分子结构：



主要应用：



耐温200～260℃胶粘剂主体树脂	碳纤维、玻璃纤维等耐高温复合材料的主体树脂
层压板	抗辐射



材料规格：

主要成分：主体树脂：氨基四官能团环氧树脂。

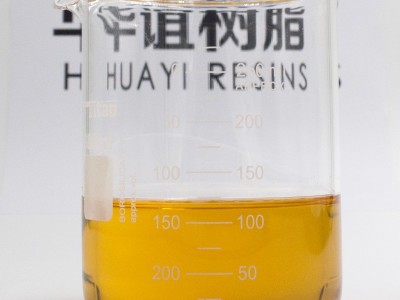

外观：琥珀-红棕色粘稠状液体。

性能：



项目	技术指标	测试方法
密度（25℃）,g/mL	1.15	参照MSDS
闪点，℃	113	参照MSDS
粘度（50±1℃），mPa·s	3000-7000	GB/T 2794-2013
环氧值，Eq/Kg	≥0.80	GB/T 1677-2008
不挥发物	≥98.5%	GB/T 2793-1995



使用方法：

用胺类、酸酐类、咪唑类等固化剂及偶联剂配制成常温或加热固化的胶粘剂、浇注料、复配体系等以适应耐高温性能好的领域。常用固化剂如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氢苯酐（METHPA）、甲基纳迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。

如果使用过程中觉得树脂粘度较大，可以将树脂加热至合适的温度降低粘度后使用。

加入聚硫橡胶、液体丁腈橡胶等物质提高韧性。

典型固化剂固化产物性能数据见说明书背面。

包装：

1kg/瓶、4kg/桶、20kg/桶。

注意事项：

由于官能度大、环氧值高，固化时放热量大，使用时应注意爆聚现象。当粘度太大使用不便时，可加热至100～120℃1个小时，以降低粘度。在加热时请打开包装盖，防止爆聚事件发生。

该环氧树脂耐碱不耐强酸。

25℃储存期为12个月，低温储存可延长保质期。

树脂的存放应保持干燥、阴凉、密封。

典型固化物性能：



项目	DDS	DDM	METHPA	MNA	测试方法
玻璃化转变温度，℃	250-260	220-230	200-210	235-240	GB/T 194667.2-2004
拉伸强度，MPa	75	50	50	45	GB/T 2567-2008
拉伸模量，GPa	3.5	3.3	3.2	3.6
弯曲强度，MPa	130	120	100	97
弯曲模量，GPa	3.3	3.4	4.0	3.8
断裂伸长率，%	2.8	1.6	1.9	1.1
冲击强度，kJ/m2	15	10	9	8
树脂与固化剂质量比	100:52	100:42	100：140	100:150	——
测试固化条件	100℃*2h+130℃*2h+160℃*2h+180℃*2h+200℃*2h
