分子结构：



CAS No.：

主要应用：



耐高温胶粘剂主体树脂	微型电机部件的浇注密封
耐高温缠绕、拉挤复材主体树脂	预浸料复材主体或改性树脂



材料规格：

主要成分：氨基酚三官能团环氧树脂

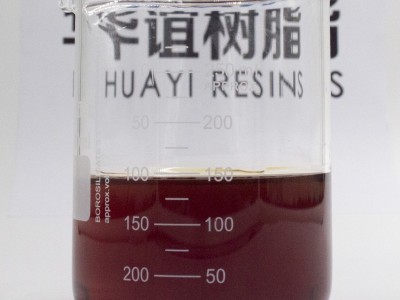

外观：红棕色粘稠状液体

性能：



项目	技术指标	测试方法
密度（25℃）,g/mL	1.22	参照MSDS
闪点，℃	＞230	参照MSDS
粘度（25±1℃），mPa•s	1500~2500	GB/T 2794-2013
环氧值，当量/100g	≥0.90	GB/T 1677-2008
不挥发份	≥98.5%	GB/T 2793-95
有机氯，当量/100g	≤0.05	——



使用方法：

可使用胺类、酸酐类及咪唑类等环氧树脂通用固化剂固化，常用固化剂如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氢苯酐（METHPA）、甲基纳迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。

如果使用过程中觉得树脂粘度较大，可以将树脂加热至合适的温度降低粘度后使用。

典型固化剂固化产物性能数据见说明书背面。

包装：

1kg/瓶、20kg/桶。

注意事项：

AFG-90环氧树脂反应活性是双环酚A型环氧树脂的10倍，贮存期半年。

高温、光照、敞口会加速树脂变质，贮存时应保持干燥、阴凉、密封。

若在低温环境中储存，可延长贮存期。

典型固化物性能：



项目	固化剂DDS，典型值	测试方法
玻璃化转变温度，DSC，℃	220-225	GB/T 194667.2-2004
拉伸强度，MPa	67	GB/T 2567-2008
拉伸模量，GPa	3.3
弯曲强度，MPa	129
弯曲模量，GPa	3.5
断裂伸长率，%	2.5
冲击强度，kJ/m2	9
质量比	树脂：固化剂=100：56
测试固化条件	80℃2h	测试固化条件
