适用范围：

主要应用于高耐热、低吸湿、低热膨胀系数的特种功能型环氧树脂。EBA-65环氧树脂是一种高纯度、低粘度液体萘型环氧树脂。由于常温下为液体，因此操作易控；与普通双酚A型环氧树脂相比，具有较高的玻璃化转变温度；与其他耐高温性树脂相比，吸水率低。尤其适合应用于高TG耐湿热型航空复材。

主要应用：



耐湿热航空预浸料主体树脂

高性能覆铜板主体或改性树脂



材料规格：

主要成分：

主体树脂：萘基二官能团环氧树脂

外观：

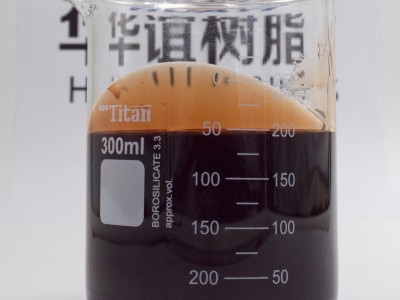

红棕色粘稠状液体

性能：

宣传数据：



项目	技术指标	测试方法
密度（25℃）,g/mL	1.22	参照MSDS
粘度（50±1℃），mPa·s	≤2000	GB/T 2794-2013
环氧值，当量/100g	0.65-0.73	GB/T 1677-2008
不挥发份	≥98.5%	GB/T 2793-1995



使用方法：

可使用胺类、酸酐类及咪唑类等环氧树脂通用固化剂固化，常用固化剂如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氢苯酐（METHPA）、甲基纳迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。

如果使用过程中觉得树脂粘度较大，可以将树脂加热至合适的温度降低粘度后使用。

典型固化剂固化产物性能数据见说明书背面。

包装：

1kg/瓶、5kg/桶、20kg/桶。

注意事项：

该产品储存应保持干燥、密封，储存温度2-40℃，避免阳光直射，常温储存保质期一年。

若该产品在长期储存中发生结晶，可加热至70-80℃熔解，不影响产品使用。

低温冷藏储存可延长保质期。

典型固化物性能：



项目	DDS	METHPA	测试方法
Tg，DSC，℃	231	163	GB/T 194667.2-2004
湿态Tg，DSC，℃	225	——
72h沸水中吸水率，%	1.95	——	GB/T 1034-2008
拉伸强度，MPa	75	95	GB/T 2567-2008
拉伸模量，GPa	3.5	2.73
弯曲强度，MPa	130	157
弯曲模量，GPa	3.3	3.20
断裂伸长率，%	2.8	4.35
冲击强度，kJ/m2	——	11.5
树脂与固化剂质量比	100:43	100:100	——
测试固化条件	180℃*1h+200℃*1h+220℃*1h	100℃*2h+130℃*4h+150℃*2h	——
