项目案例｜TCL 华星 T8 全球首条 G8.6 印刷 OLED 产线：半导体显示行业废气回收处理系统选材思考
TCL 华星 T8 项目，是全球首条 8.6 代印刷 OLED 产线，落户广州黄埔区，总投资约 295 亿元，属广东省重点工程。这条产线的落地，标志着我国在高世代 AMOLED 领域实现技术突破，带动印刷 OLED 上下游产业链集群发展。
半导体显示面板工厂，除核心面板制造设备外，工艺废气处理系统是保障产线稳定运行的关键基础设施。印刷 OLED 生产制程将同时产生有机油墨 VOC、酸碱废气、氮氧化物等混合尾气，废气回收系统的运行稳定性、防腐蚀、防火安全性能，会直接影响面板良率、厂区安全生产与环保达标排放。一旦风管、洗涤塔等废气回收系统设备出现渗漏、老化、火灾隐患，不仅会造成环保事故，还会直接干扰洁净车间生产，带来巨大的经济损失。
本项目废气回收成套设备由某（南京）科技股份有限公司承接实施，该企业长期服务于国内多条高世代面板产线的废气回收系统建设。
半导体 OLED 产线废气回收系统
行业共性工程痛点
不同于普通化工废气，面板印刷 OLED 工艺属于多组分混合废气工况：有机溶剂、酸性气体、氮氧化物共存，同时叠加洁净厂房严苛的消防安全要求，若选型、设计稍有疏忽，就会埋下质量、安全和环保隐患。
1. 多种腐蚀介质协同作用，设备失效风险成倍放大
废气内同时存在硝酸类酸性气体、有机油墨 VOC 溶剂、氮氧化物。酸性气体遇冷凝形成酸雾带来化学侵蚀；有机溶剂又会对树脂基体产生溶胀破坏。单一耐酸或者单一耐溶剂的材料，很难应对这种 “酸 + 溶剂” 耦合侵蚀工况。
很多项目选材只考虑耐酸碱，忽略 VOC 有机溶剂的溶胀破坏。普通不饱和聚酯树脂即便部分牌号耐酸尚可，但面对印刷 OLED 制程的有机油墨 VOC 溶剂，长期工况下极易发生树脂溶胀、分层，造成设备内壁失效渗漏。
2. 半导体厂房防火等级严苛，防腐蚀与阻燃性能很难兼顾
面板工厂属于高安全等级厂房，废气回收风管、洗涤塔等设备要求达到“ B1 ”难燃等级。普通玻璃钢用树脂容易燃烧；传统添加型卤系阻燃体系，在燃烧会释放有毒烟气，部分已受到法规管控；一味增加阻燃填料，又会牺牲树脂耐化学、耐溶剂性能，造成 “阻燃达标，防腐蚀能力下降” 的两难局面。
B1 级（难燃）不等于简单添加阻燃剂，需要完整对应规范燃烧试验，考核热释放速率、烟密度、火焰蔓延等多项指标。市面上不少宣称阻燃的 FRP 制品实际仅达到 B2 可燃等级，无法满足半导体厂房 B1 难燃的消防硬性要求。
3. 工况复杂，材料选型认证周期长，不能简单套用通用化工经验
半导体面板废气风量巨大，废气组分随生产工序动态波动，间歇启停还会产生冷凝液。很多通用化工领域成熟材料，直接照搬至显示行业，会出现水土不服现象。项目前期，材料要经过多轮工况浸泡、性能验证，认证门槛高，不能仅凭经验选型。
4.回收系统设备点多面广，局部缺陷会放大整体生产风险
整套废气回收系统包括大型洗涤塔、大尺寸玻璃钢风管、储槽、地面防护等大量构件。风管法兰、塔体内衬、接管位置都是薄弱点。只要局部材料或者工艺出现问题，发生泄漏，腐蚀性气体窜入洁净车间，就会直接影响面板良率，造成生产损失。
5. 选材容易陷入两个极端
如果全部选用高等级金属材质（特种不锈钢、钛材），可以解决防腐蚀与阻燃问题，但设备造价会大幅抬升；如果选用低价 FRP，又很难同时满足耐混合介质、B1 阻燃双重指标，后期维护成本高。如何平衡安全、性能、造价，是面板项目需要权衡的难题。
项目实践：
材料性能 + 工程管控，保障废气回收系统稳定落地

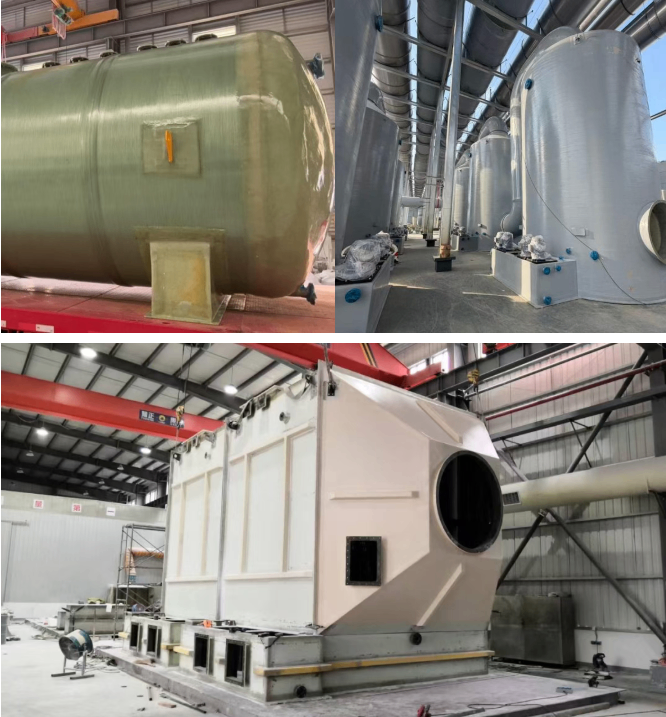

T8 项目的 B1 阻燃玻璃钢风管、洗涤塔、废气成套设备以及地面防腐蚀体系，选用上海富晨 FUCHEM 892K 阻燃乙烯基酯树脂、FUCHEM 854 双酚 A 环氧乙烯基酯树脂作为基体材料。
没有任何一类树脂可以适配所有极端工况，项目顺利落地，一方面依托树脂材料匹配复杂混合废气工况，另一方面离不开设备制造厂的工艺管控、严格的前期工况认证，材料只是其中一环。
✅ FUCHEM 892K 阻燃乙烯基酯树脂：用于风管内衬，配合阻燃助剂体系实现 B1 阻燃，平衡阻燃性能与防腐蚀性能
892K阻燃乙烯基酯树脂采用树脂本体改性阻燃路线,复配富晨的阻燃糊，在达到B1难燃等级的同时,最大程度保留乙烯基酯树脂固有的耐化学、耐溶剂性能，缓解行业普遍存在的“阻燃指标达标,但防腐蚀性能下降"的矛盾。
外加大量填料实现阻燃，会降低树脂交联密度，介质更容易渗透，很多项目出现 “阻燃检测报告合格，实际运行内衬快速失效”，根源就在这里。本体改性阻燃树脂，更适合废气设备长期运行。
✅ FUCHEM 854 双酚 A 环氧乙烯基酯树脂：兼顾耐酸与耐有机溶剂，适配多组分混合废气本项目中，FUCHEM 854 用于洗涤塔、吸收塔内衬及结构层。树脂交联结构致密，既可以抵御硝酸等酸性介质侵蚀，同时对印刷制程的各类有机油墨 VOC 溶剂具备良好抗溶胀能力，应对 “酸 + 溶剂” 耦合腐蚀工况。
双酚 A 型乙烯基酯树脂相比普通不饱和聚酯，抗溶剂溶胀能力优势明显；但面对高温、高浓度强氧化性硝酸工况时，仍存在明确使用边界，需要结合温度、浓度综合评估，不可直接套用。

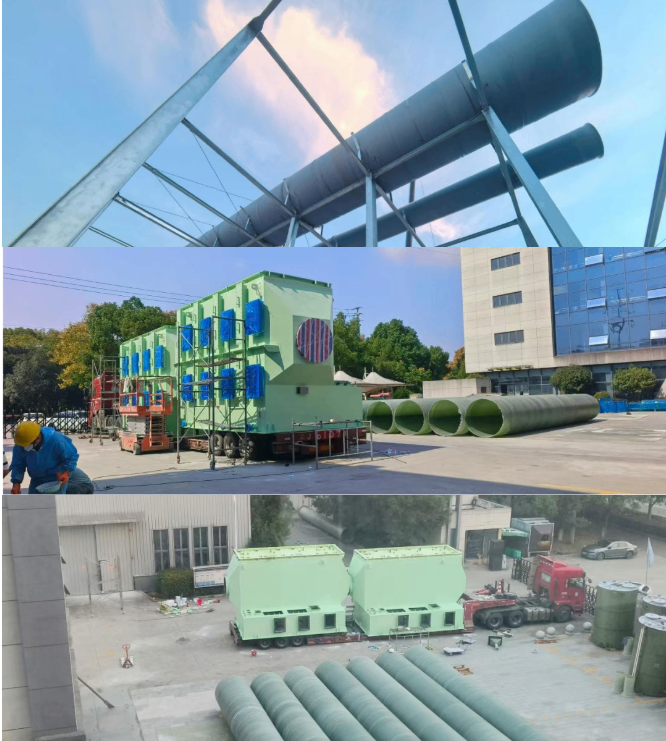

✅ 适配 FRP 成型工艺，保障设备整体与接缝部位可靠性
树脂体系适配缠绕、手糊等玻璃钢成型工艺，保障风管、洗涤塔内衬层树脂含量。废气系统中法兰、接管、拼接缝是失效高发位置，树脂良好的工艺性，有助于提升接缝处层间结合力，降低渗漏风险。
FRP 废气设备失效，超过半数不是树脂原料本身问题，而是内衬层树脂含量不足、固化不完全、接缝工艺不到位，再好的树脂，工艺失控依旧会提前损坏。
✅ FUCHEM 854 双酚 A 环氧乙烯基酯树脂：车间地面防腐蚀体系应用本项目车间地面防腐蚀体系同样选用 FUCHEM 854，主要承受酸碱化学品间歇泼溅、设备荷载与摩擦作用，依靠树脂良好的耐液相介质腐蚀性能与韧性，满足地面长期防腐蚀使用要求。
地面工况以间歇液相残液接触为主，和洗涤塔内部持续气相 + 液相耦合腐蚀环境存在差异，选材评估时需要区分腐蚀形态，不能直接沿用塔器的选材经验。
✅ 绝缘无电化学腐蚀，适配半导体厂房工况
玻璃钢本身属于绝缘复合材料，不存在金属材质的电化学点蚀风险，同时内壁光滑不易积垢，减少沉积物带来的局部腐蚀，也可以避免金属离子析出风险，契合半导体厂房的使用诉求。
TCL 华星 T8 印刷 OLED 产线废气回收项目，给行业带来很重要的启示：半导体显示行业废气系统，介质组分复杂，安全等级高，不能简单套用普通化工项目的选材逻辑。
混合废气工况，需要同时兼顾耐酸、耐溶剂、阻燃安全三大维度；一份合格的选材方案，不能只看单一检测报告，必须结合实际工况、成型工艺、接缝处理、后期运维综合考量。
感谢该南京科技有限公司以及 TCL 华星光电对上海富晨产品与技术的信任。上海富晨参与多项防腐蚀国家标准编制，在半导体、显示行业，既提供树脂材料，也输出工况评估、选材边界的技术参考。
半导体废气 FRP 设备，阻燃不等于万事大吉，防腐蚀性能、耐溶剂性能同样需要充分验证，多方综合评估，才能规避后期设备失效带来的生产与安全风险。
