水泥/石膏的脱水和分解

波特兰水泥是普通的水泥品种，它由钙、硅和铝的氧化物组成，其主要成分为硅酸三钙（C₃S）、硅酸二钙（C₂S）、铝酸钙（C₃A）和铁素体（C₄AF）。波特兰水泥是将石灰石混合粘土或沙子加热至1480°C制成，将上述制成的熟料混合4%至5%的石膏经过研磨制成细颗粒即为水泥，其中石膏和硬石膏的添加可以影响水泥的固化时间。

测试条件：

温度范围：RT ... 550°C

样品质量：39.5mg

升温速率：10K/min

坩埚类型：Al，扎孔

测试气氛：Air，50ml/min

样品支架：S型TG-DSC支架

测试结论：

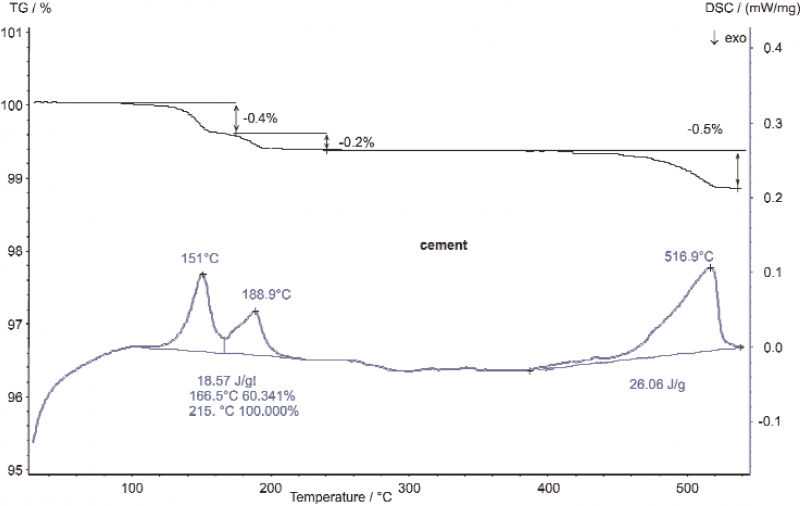

从图中可以看出，通过热重可以分离和计算样品中二水硫酸钙（DH）和半水硫酸钙（HH）的含量，前提是使用带有40μm至50μm孔径的密封坩埚进行测试，以保证测试时坩埚内有一定的蒸气压。通过计算，样品中DH的含量为2.5%，HH的含量为1.8%，在420°C样品发生的0.5%的失重为Ca(OH)₂的分解，其在样品中的含量为2.2%。
