天然橡胶/三元乙丙橡胶的玻璃化转变

弹性体材料（如天然橡胶（NR）、三元乙丙橡胶（EPDM））可以承受较大的形变量后恢复原始尺寸而不发生yong jiu形变。NR是异戊二烯单体的聚合物，EPDM是乙烯、丙烯和二烯烃单体的聚合物。

测试条件：

温度范围：-100…100°C

样品重量：14.34mg

升温速率：20K/min

坩埚类型：Al，加盖扎孔

测试气氛：N₂，20ml/min

测试结论：

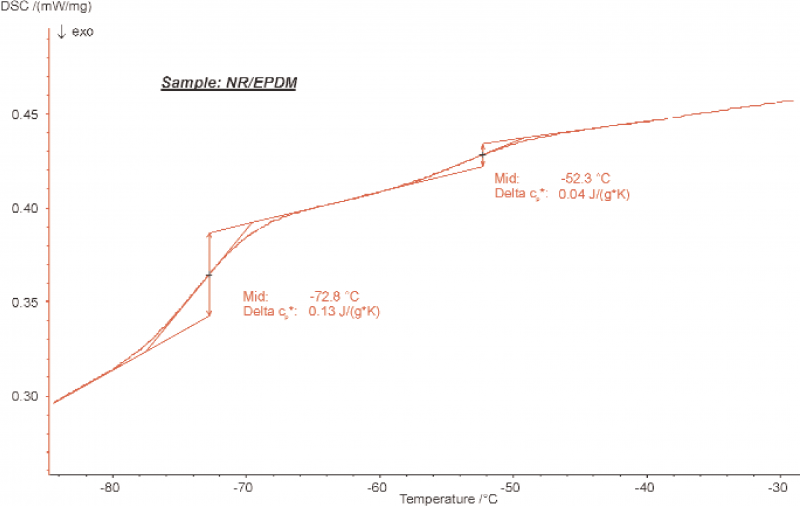

图中可以看出，样品中有两个玻璃化转变。其中，di yi个为NR的玻璃化转变，其温度为-72.8°C（中点），对应的比热变化为0.13J/g·K；第二个为EPDM的玻璃化转变，其温度为-52.3°C，比热变化为0.04J/g·K。
