片状模塑料（SMC）是用什么设备如何生产的？
想知道片状模塑料（SMC）是用什么设备如何生产的？欢迎走进霸州康甫防腐绝缘材料厂。片状模塑料SMC生产设备：

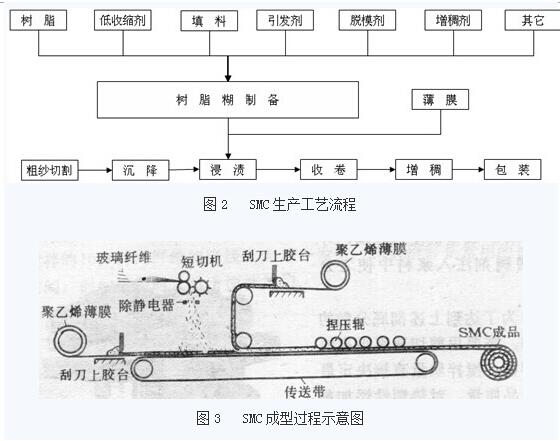

SMC（片状模塑料） 生产设备分二部分：一是配制树脂糊设备， 一般使用立式高速分散机；二是SMC复台机，工艺流程如下图所示。
料脂糊制备
1) 树脂、低收缩剂和引发剂，在低剪切力下混合搅拌均匀。
2) 脱模剂和填料混合到温度达到32-37℃时为止。
3) 加入增稠剂MgO混合一分钟后，将树脂糊送到SMC机组刮料槽内。
片状模塑料SMC复合
将制好的树脂糊加入上下两个树脂糊槽中，开动复合机，下薄膜放卷，经下树脂刮刀后，薄膜被均匀地涂敷上一定厚度的树脂糊。当其经过纤维沉降区时，粗纱经切割后均匀地沉降其上。短切无捻粗纱长度为25mm，玻纤含量23%。承按了短玻璃纤维的薄膜， 在复合辊处与以同样方式涂敷树脂糊的上薄膜复合，将玻纤夹在中间，形成夹层结构。夹层在浸渍区受到一系列压辊的滚压作用，使树脂糊浸透纤维。后由收卷装置收集成卷。
片状模塑料SMC增稠
送往熟化间增稠，直至不粘手，可剪裁、称量及模塑为止。通常采用加速增稠。加速增稠一般可在带有鼓风设备的熟化室内进行。加速增稠， 温度为35～40℃ ，时间约10小时。但后还应以增稠曲线判定增稠的程度和结果。
样条模压
用60T压机，模温为155℃，保压压力为15Mpa，保压时间为120s的条件下压制：φ100X3的圆形试片15块，用于颜色、外观、收缩率、电气强度的测试；120X(10±0.2)X（4±0.2）试片用于冲击强度和弯曲强度的测试。样条冷却24H后，方可进行检测。
更多信息请关注复合材料信息网www.cnfrp.com
SMC（片状模塑料） 生产设备分二部分：一是配制树脂糊设备， 一般使用立式高速分散机；二是SMC复台机，工艺流程如下图所示。
料脂糊制备
1) 树脂、低收缩剂和引发剂，在低剪切力下混合搅拌均匀。
2) 脱模剂和填料混合到温度达到32-37℃时为止。
3) 加入增稠剂MgO混合一分钟后，将树脂糊送到SMC机组刮料槽内。
片状模塑料SMC复合
将制好的树脂糊加入上下两个树脂糊槽中，开动复合机，下薄膜放卷，经下树脂刮刀后，薄膜被均匀地涂敷上一定厚度的树脂糊。当其经过纤维沉降区时，粗纱经切割后均匀地沉降其上。短切无捻粗纱长度为25mm，玻纤含量23%。承按了短玻璃纤维的薄膜， 在复合辊处与以同样方式涂敷树脂糊的上薄膜复合，将玻纤夹在中间，形成夹层结构。夹层在浸渍区受到一系列压辊的滚压作用，使树脂糊浸透纤维。后由收卷装置收集成卷。
片状模塑料SMC增稠
送往熟化间增稠，直至不粘手，可剪裁、称量及模塑为止。通常采用加速增稠。加速增稠一般可在带有鼓风设备的熟化室内进行。加速增稠， 温度为35～40℃ ，时间约10小时。但后还应以增稠曲线判定增稠的程度和结果。
样条模压
用60T压机，模温为155℃，保压压力为15Mpa，保压时间为120s的条件下压制：φ100X3的圆形试片15块，用于颜色、外观、收缩率、电气强度的测试；120X(10±0.2)X（4±0.2）试片用于冲击强度和弯曲强度的测试。样条冷却24H后，方可进行检测。
更多信息请关注复合材料信息网www.cnfrp.com
