vari(vacuumassistedresinlnfusion，简称真空辅助成型)技术是一种新型的复合材料低成本、高性能成型技术，近年来在航空领域受到广泛的重视。vari技术是在真空下，利用树脂的流动、渗透实现对纤维及其织物浸渍，并在真空下固化的成型方法。美国已进行了vari技术f-35、p-3、s-3、c-5、c-130等机型上试验及验证工作。vari技术在其他国防领域(导弹仪器舱段、潜艇壁板等)也进行了大量的应性研究，因此具有巨大的应用前景。
　　一、引言
　　基体树脂是vari技术的基础材料。目前国针对vari工艺开发了一系列基体树脂，主要有酯树脂、乙烯基树脂、环氧树脂、双马来酰亚胺树脂、氰酸酯树脂等。其中聚酯树脂、乙烯基树脂由于强度和耐热性差，成本低，主要用于船舶领域。航空航天领域主要采用低粘度环氧树脂、双来酰亚胺树脂。国内目前针对vari工艺开发的树脂只有ba9911，属于乙烯基—双马来酰亚胺树脂改性体系，具有较好的耐热性和阻燃性。但不能满足航空航天构件的要求。适合vari工艺的高性能基体树脂在国内还是空白。因此，开发高性能vari工艺基体树脂是开展该复合材料低成本技术在航空航天领域应用研究、缩短与国外差距的基本前提。
　　二、实验部分
　　1、ba9912树脂的配制
　　经过大量试验和分析比较，选用了低黏度高性能的tde-85环氧树脂，研制了低黏度高活性的ba-1固化剂和高效的ba-2固化促进剂，实现了ba9912树脂的中温固化，满足了vari低成本成型工艺的低黏度要求。按适当配比称取tde-85环氧树脂、ba-1固化剂和ba-2促进剂，先将tde-85环氧树脂与ba-2促进剂混合搅拌10min，再加入ba-1固化剂继续搅拌20min，抽真空除去搅拌过程中产生的气泡，即可制得棕黄色透明的ba9912中温固化环氧树脂体系。
　　2、ba9912树脂浇注科的制备
　　在浇注料模具上均匀涂上适量的硅脂脱模剂，在120℃烘箱中处理0.5h，将脱气后的ba9912棚旨浇注入模具之中。升温到120、保温固化4h，再在150t下后处理2h以消除内应力，停止加热，自然冷却至室温，取出ba9912浇注料制作相应试验件，测试其力学性能和耐热性能。
　　3、g0827/ba9912复合材料的制备

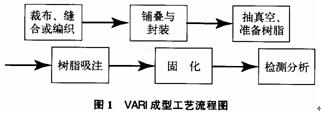

　　按照vari成型技术主要工艺流程(见图1)，使用g0827经编织物和ba9912树脂通过vari成型工艺制备了g0827/ba9912复合材料层压板。其固化条件主要如下：120℃下保温4h。根据相应国军标的要求制作了相应性能的试样件，分别测试了g0827/ba9912复合材料的力学性能和耐热性能。

　　4、测试及分析
　　通过上海精科公司的ndj-1型旋转黏度计测试了ba9912树脂的室温黏度，通过bohlinin-struments公司的geminitm200型流变仪测试了ba9912树脂的黏度—温度曲线，通过perkinelmer公司的dma7型动态力学分析仪对ba9912树脂浇注料和g0827/ba9912复合材料进行了dma分析，通过perkinelmer公司的dsc7型差热扫描量热仪进行了ba9912树脂的dsc分析。按照gb/t3354-1999、gb/t3856-1983、gb3356-1999等一系列国军标测试ba9912树脂浇注料和g0827/ba9912复合材料拉伸强度、压缩强度、弯曲强度或层间剪切强度相关力学性能。
       更多信息请关注复合材料信息网www.cnfrp.com
