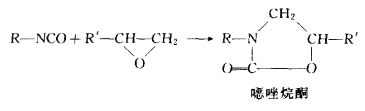

用环氧树脂改性聚异氰脲酸酯泡沫塑料时，环氧树脂中的环氧基与异氰脲酸酯基反应生成思唑烷酮结构，化学反应式是：

　　环氧树脂改性聚异氰脲酸酯泡沫塑料可用一步法成型，也可用预聚法成型。前一种方法所得的泡沫塑料较后一种方法脆。
　　三氯化铁对这种预聚体的生成有催化作用，粗异氰酸酯中存在少量杂质三氯化铁，故不必另加催化剂。
　　环氧树脂改性聚异氰脲酸酯泡沫塑料中，往往同时加入多元醇，成为三元体系的制品。考虑到泡沫塑料的综合性能，三种成分的比例在一定范围较为合适(图7—43)。

　　这类泡沫塑料，一般达到250℃才开始有较明显的失重现象。
　　.
       更多信息请关注复合材料信息网www.cnfrp.com
