|  英文版

DSC测试环氧粉末涂料固化过程

   日期:2021-01-04     来源:德国耐驰    浏览:280
核心提示:DSC测试环氧粉末涂料固化过程朱明峰,曾智强粉末涂料是指能够自由流动的干态粉状涂料,与传统液体油漆之间的主要区别是粉末涂料
 微信图片_20210104143514portant;">DSC测试环氧粉末涂料固化过程

粉末涂料是指能够自由流动的干态粉状涂料,与传统液体油漆之间的主要区别是粉末涂料无需使用溶剂将粘结剂与填充料保持液体悬浮状态。它主要是通过静电作用吸附,加热固化在部件表面形成一层膜。粉末涂料可以是热塑性或者热固性的聚合物,所形成的涂膜比传统油漆的膜更加坚硬、耐磨。粉末涂料主要应用在金属表面,比如白色金属铝挤压件、汽车和摩托车部件。常见的粉末涂料所用树脂一般为聚酯类、环氧类、丙烯酸树脂类。生产工艺一般是将聚合物粒子与固化剂、颜料、以及其他组分一起搅拌混合,然后加热、挤出、滚平、破碎成片、后研磨成精细的粉末。





测试条件:

portant;">

温度范围:25 … 230°C,25 … 160°C

样品质量:7.37mg

坩埚:Al,扎孔

升温速率:20K/min

气氛:N2,20ml/min





测试结论:

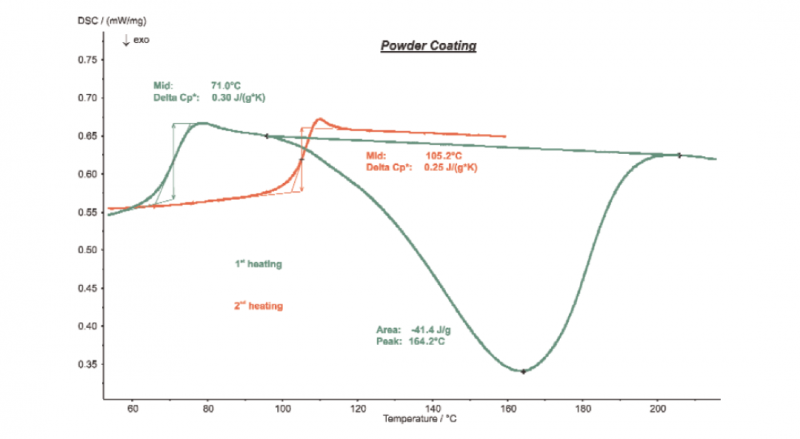

微信图片_20210104145132

次升温在71°C检测到粉末涂料在固化前的玻璃化转变台阶,在164.2°C出现样品的固化放热峰。再次升温发现玻璃化转变温度移动到105.2°C,但是比热转变台阶0.25J/g·K要略小于次加热时的0.30J/g·K,这是由于样品内部固化交联的缘故。




更多>同类复材学院

推荐复材学院
点击排行
工信部备案号:鲁B2-20041020-2    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)


  鲁公网安备 37140202000173号
