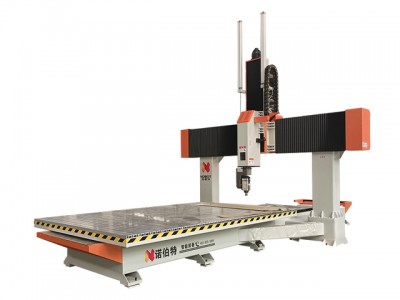

NF-2230-F机床主要配置参数表
|
编号 |
性能指数 |
NF-2230-F |
|
|
1 |
行程范围 |
X轴行程 |
2560mm |
|
Y轴行程 |
3160mm |
||
|
Z轴行程 |
1030mm |
||
|
C轴行程 |
±540° |
||
|
A轴行程 |
±110° |
||
|
较大进料高度 |
900mm |
||
|
2 |
平台有效尺寸 |
2200*3000mm |
|
|
3 |
设备外形尺寸 |
长5520*宽3500*高4000 |
|
|
4 |
主轴 |
铣削主轴功率 |
6KW高速电主轴 |
|
铣削主轴转速 |
0-18000rpm |
||
|
主轴刀柄接口 |
ISO-30 |
||
|
5 |
速度 |
较大空程速度 |
25000mm/min |
|
较大加工速度 |
18000mm/min |
||
|
6 |
精度 |
运动定位精度 |
±0.15mm/1000mm |
|
重复定位精度 |
±0.05mm/1000mm |
||
|
7 |
驱动模式 |
日本安川绝对值总线交流伺服驱动系统 |
|
|
8 |
工作电压 |
380V/50Hz |
|
|
9 |
控制系统 |
日本NOBOT数控系统（支持RTCP） |
|
产品特点：
◆该机床采用工作台移动的工作方式，一体化焊接床身，结构紧凑，先进的机械／电气部件，确保了高加工进给速度、高加工效率、高刚性和高可靠性。
◆采用五联动控制系统，可开通RTCP刀具追随功能，可一次性加工多个复杂面。
◆采用意大利进口电主轴，可根据工件加工要求选配不同功率的电主轴。
◆配备刀具测量系统，用于刀具长度的自动测量和A/C坐标的精度再校正。
适用范围：
◆适用吸塑件、注塑件等非塑料发泡材料、工业型材、铝合金型材的安装孔、流水槽、锁孔、形孔等加工工序。
