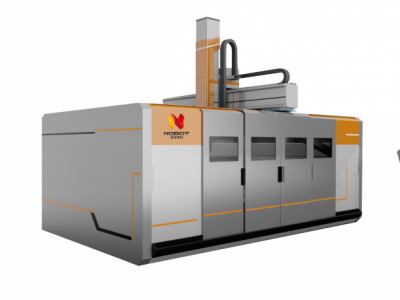

设备特点:
1 、配备 35#重型导轨和法兰滑块 ，大模数高精度齿轮齿条 ，切削力度大 ，传动平稳 ，精度高 。
2 、配备意大利原装进口五轴双摆头总成 ，功率 12KW ，输出扭矩高达 10N . M ，较高转速达 24000 转 ，可满足快速切削要求 。
3 、采用大厚度钢板工作台与床身一体焊接成型 ，经两次去应力退火 ，有效保证 了机床的切削刚性和平稳性 ，达到长久使用稳定不变形 。
4 、配备伺服自动换刀刀库 ，刀库容量为 8 支 ，可一次安装多种刀具 ，换刀速度 快 。
5 、采用跟随龙门式防护罩 ，全包围架构 ，有效防止飞屑的任意飞溅和提高设备 的安全性能 。
6 、配备废屑收集器 ，方便工人快速清理机床 。
主要参数:
|
编号 |
性能指数 |
NF5-2636-F |
|
|
1 |
行程范围 |
X轴行程 |
2600mm |
|
Y轴行程 |
3600mm |
||
|
Z轴行程 |
1200mm |
||
|
A轴行程 |
±135° |
||
|
C轴行程 |
±320° |
||
|
2 |
平台尺寸 |
3200*2600mm |
|
|
加工件较大尺寸 |
3000mm*2000mm*800mm（材料厚*宽*长） |
||
|
设备外形尺寸 |
长6000*宽4000*高4100（以实际尺寸为主） |
||
|
工作台较大承重 |
1000KG/㎡ |
||
|
加工工件材料 |
吸塑、发泡等复合材料 |
||
|
3 |
双摆头总成主轴 |
铣削主轴功率 |
意大利Hiteco-PX-2 12/12 24 63F NC |
|
铣削主轴转速 |
0-24000rpm |
||
|
主轴刀柄接口 |
HSK-F63 |
||
|
双摆头型号 |
意大利Hiteco-KQS-120 |
||
|
冷却方式 |
液冷 |
||
|
4 |
驱动模式 |
日本安川绝对值总线交流伺服驱动系统 |
|
|
5 |
工作电压 |
380V/50Hz |
|
|
6 |
控制系统 |
日本NOBOT数控系统（支持RTCP） |
|
|
7 |
刀库 |
直排式刀库，刀具容量为8支 |
|
|
8 |
机床总功率 |
≤25KW（不包含除尘器、真空泵、风机等） |
|
|
9 |
整机噪声 |
≤85dB |
|
|
10 |
安全防护等级 |
IP 54 |
|
|
11 |
整机重量 |
约13T |
|
适用范围：
人造石及亚克力卫浴产品加工及其木模造型, 曲木浴室家具修边，玻璃钢模具及修边、厚片吸塑产品修边，吸塑模具造型及塑料修边、铸造木模、代木模具、保丽龙、泡沫型、石蜡模具、石膏模具、油泥模型、汽车主模型、乘用车以及客车内饰件加工、拉杆箱行业修边冲孔、汽车轮胎模具等.非常适合模具、有色金属、复合材料等复杂曲面的加工。
诺伯特五轴机事业部专注于研发国内先进的五轴加工中心，为航空航天、轨道交通、新能源汽车、复合材料等材料的数控加工提供一站式解决方案。
