浇铸成型一般不施加压力，对设备和模具的强度要求不高，对制品尺寸限制较小，制品中内应力也低。因此，生产投资较少，可制得性能优良的大型制件，但生产周期较长，成型后须进行机械加工。在传统浇铸基础上，派生出灌注、嵌铸、压力浇铸、旋转浇铸和离心浇铸等方法。



①灌注。此法与浇铸的区别在于：浇铸完毕制品即由模具中脱出；而灌注时模具却是制品本身的组成部分。



②嵌铸。将各种非塑料零件置于模具型腔内，与注入的液态物料固化在一起，使之包封于其中。



③压力浇铸。在浇铸时对物料施加一定压力，有利于把粘稠物料注入模具中，并缩短充模时间，主要用于环氧树脂浇铸。



④旋转浇铸。把物料注入模内后，模具以较低速度绕单轴或多轴旋转，物料借重力分布于模腔内壁，通过加热、固化而定型。用以制造球形、管状等空心制品。



⑤离心浇铸。将定量的液态物料注入绕单轴高速旋转、并可加热的模具中，利用离心力将物料分布到模腔内壁上，经物理或化学作用而固化为管状或空心筒状的制品。单体浇铸尼龙制件也可用离心浇铸法成型。

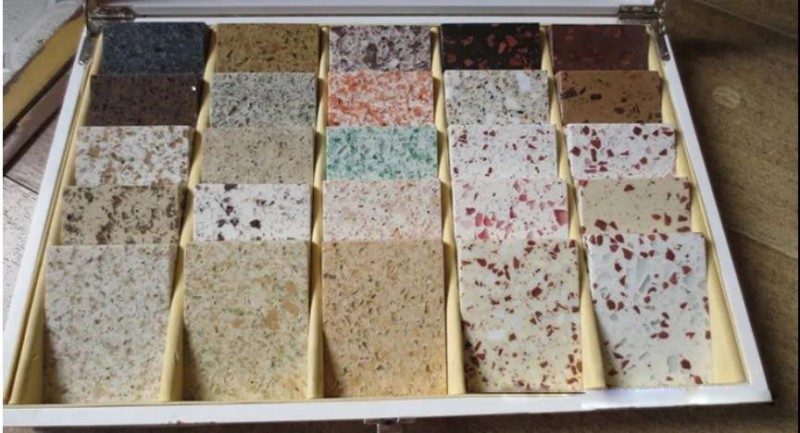

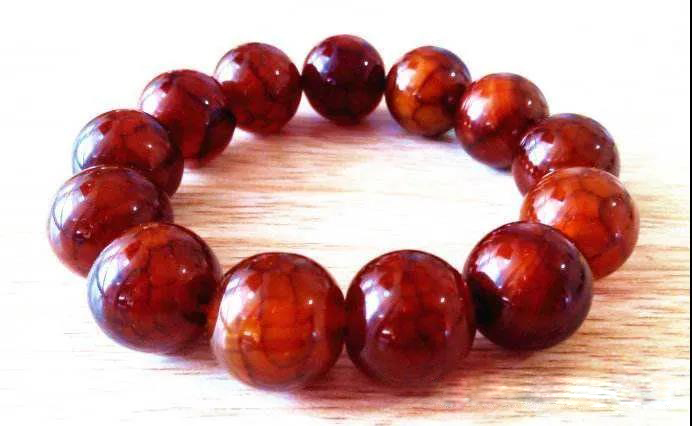

用不饱和聚酯，将加有碎石、色料等配制好的液态聚酯倒入模具中，在室温下经一定时间聚合而固化，可以得到各种美观的人造大理石制品。人造石材是用不饱和聚酯树脂和填料制成的。由于所选用的填料不同，制成的人造石材分为人造大理石、人造玛瑙、人造花岗石和聚酯混凝土等。

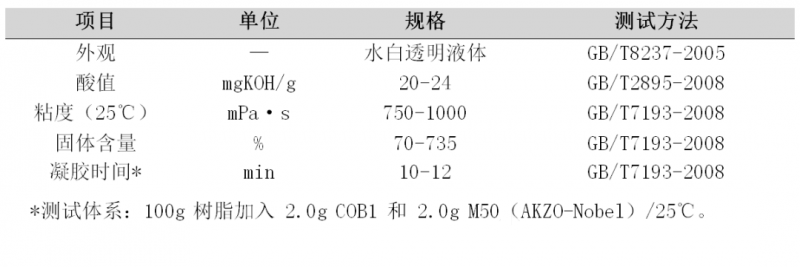

山东凯威尔新材料有限公司CHEMPOLY®Q7206是一款通用邻苯石英石树脂，该树脂具有高韧性、高固含等优点，主要用于中温固化石英石制品。





1-CHEMPOLY® Q7206 树脂中不含促进剂，使用时须根据操作环境及操作需求加入适量的促进剂和固化剂。



2-为使制品与空气接触的自然成型面固化后不发粘，适当添加石蜡-苯乙烯溶液。

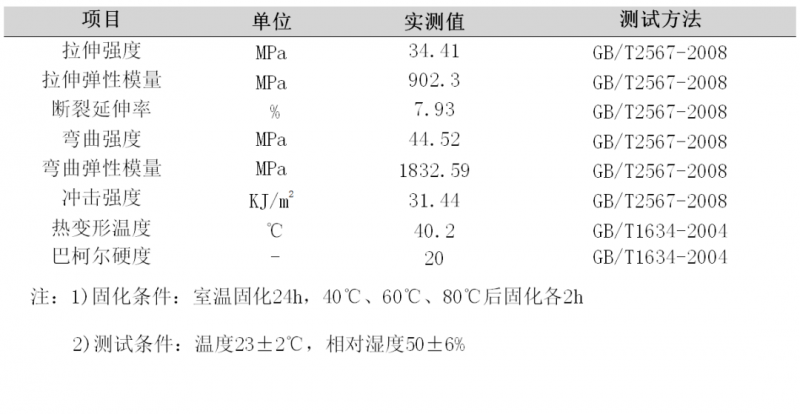

3-为使制品性能更佳，可在80℃条件下后固化几个小时。





1-包装及规格：220kg/桶；1100kg/桶。



2-储存期：未开盖为3个月。



3-使用之前树脂应以原包装（避免开桶和桶的破损）储存在低于25℃的干燥的室内。



4-温度的变化和光线照射会明显地减少储存期，储存时应避免阳光直射和远离热源。



5-含有苯乙烯的不饱和聚酯树脂为易燃品，储存时要远离明火。注意参阅安全数据表。
