ROTH纤维缠绕机

　　罗斯复合材料机械公司（德国Steffenberg）6月26日宣布与空间推进系统制造商Avio（Colleferro，意大利）密切合作开发了一种纤维缠绕机，Avio正在使用Roth的新机器为Arianespace（Evry，法国）阿丽亚娜6号的下一代运载火箭制造推进火箭。

　　阿丽亚娜6号的助推器长约15米，直径达3.6米。助力器外壳完全由碳纤维制成，取代了之前用于Ariane 5的钢制外壳。




　　新一代阿里亚娜6型火箭

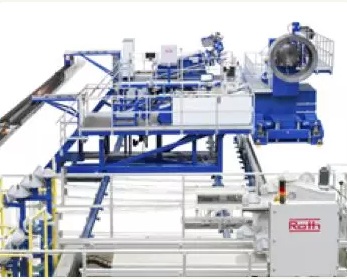

　　ROTH的纤维缠绕机专门设计用于处理阿里亚娜6型的火箭助推器，是上大的同类机器之一。它重约100吨，大长度17米，直径3.6米，卷绕芯轴重约120吨。该机器配有三个托架，用于三种不同的卷绕工艺 - 每个托架的长度为7.4米，每分钟可移动90米。

　　个托架用于在非模制复合结构（增强器内的层）上将防热胶带缠绕到心轴上。在胶带硫化之后，通过使用第二托架实现预浸料卷绕工艺。

　　第三个托架配备了Avio的自动铺带机（ATL）的纤维输送头。这项技术可以精确地铺设胶带，从而为增强器的附件提供复杂的几何形状。通过超声波切割头进行胶带的修剪。 ATL技术由Avio和Roth以及另一位意大利合作伙伴共同开发。

　　预计从2020年起，阿丽亚娜6号将为欧洲空间局（ESA）开展航天运输卫星。据称，由于该缠绕工艺，其助推器级别的重量减少了高达35％。
