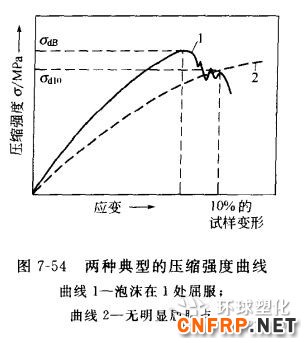

硬质聚氨酯泡沫塑料重要的性能是压缩强度。当试样受到外部持续压力后会发生变形，终导致泡孔完全破坏。如图7—54中曲线l的泡沫，当应力增大到一定值时，突然屈服，曲线上高点即为泡沫的压缩强度odB。另外还有一种压缩过程，应力一应变曲线如图7—54中曲线2所示，它没有明显的屈服点，所以也无明显的大值。此时，一般以压缩10%(到试样原厚度的90%)时的应力od10。为该试样压缩强度。

　　压缩强度的大小与密度有密切的关系，两者的关系见图7—55。随着密度的增加，压缩强度也将提高。当温度变化时，泡孔内气体由于膨胀或收缩形成泡孔内压力与外界大气压问的压差。如果泡沫塑料的压缩强度小于此压差，则会变形。假设泡孔内气体完全冷凝，此时大压差值会超过0.1MPa。

　　因此，对有使用价值的闭孔型硬质聚氨酯泡沫塑料来说，压缩强度低值不宜小于0.1MPa，否则，温度变化时可能出现尺寸不稳定现象。实际上，由于测量压缩强度比测量密度更困难，经常规定小密度而不规定压缩强度。
       更多信息请关注http://www.cnfrp.com!
