基本型-DM5E G(原DM5E Basic型号）

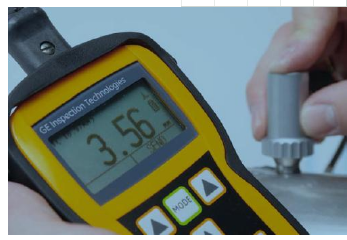

DM5E G外壳坚固，它采用人机工程学设计，包括连续工作 60小时的AA蓄电池在内，重量仅为223g，操作由一只手通过用户友好型界面完成。采用密封、水密且防尘的薄膜式键盘，配有少的功能键和方向键。通过菜单导航让操作简单而直观。基本机型包括小/大值捕获、B 扫描、报警以及差值厚度测量模式等多种功能。
标准型-DM5E
DM5E超声波测厚仪包含了DM5E G 的所有功能，同时提供Dual-Multi模式 --即测量穿过涂层的操作模式，在被测物表面有油漆时，无需去除油漆而测量材料的净厚度。该工作模式已运用于DM4系列的测厚仪，在通过涂层测量金属厚度方面作用突出。无需去除测量点处的涂层，节省了时间和成本。
存储型-DM5E DL
DM5E DL与DM5E相似，只是增加了支持网格数据文件格式的内置数据记录仪。数据记录仪可容纳多达 50,000 个记录。文件可以通过 Mini USB 通信端口传输到个人计算机上。也可以通过宏指令将文件直接导成 Microsoft Excel 格式。文件名和注释的所有字母数字数据直接通过键盘输入。
超声波测厚仪DM5E G/DM5E/DM5EDL技术参数
|
测量范围
显示分辨率
声速
测量刷新速率
显示类型
厚度值显示
后读数显示
报警设置
存储
接口
电源
温度
尺寸
重量
|
0.6～508mm(铁)，取决于探头和被测物材质
采用Dual-Multi涂层穿透模式时，2.00～127.00mm(涂层厚度范围0.3mm～2.5mm)
默认设置为0.01mm ， 可选择0.01和0.1mm
508～18699m/s
可选择4Hz 或8Hz，24Hz 扫描模式捕捉率
高分辨率图形 LCD，64x128 像素，53.0mmx27.0mm，背光和可调对比度
正常视图模式：5 位，10.6mm高
B扫描视图模式：5 位，2.55mm 高
实心或空心数字表示连接或未连接状态
小值和大值报警，范围为0.25 mm～508 mm
启用和关闭报警时，读数在实心和空心之间变化
50,000 个读数(只适用于DM5EDL测厚仪)
Mini-USB 接口(只适用于DM5EDL测厚仪)
两节5号电池，无背光时可使用60小时
连续不工作 5、10、15、30 分钟后自动关闭或始终开启状态之间选择
工作温度：-10～50℃，存储温度：-20～60℃
138×75×32mm
223g |
超声波测厚仪DM5E G/DM5E/DM5EDL常用探头技术数据
| 名称 |
标准探头 |
超厚探头 |
超薄小管径探头 |
高温探头 |
| 型号 |
DA501 |
DA503 |
DA512 |
DA590 |
| 界面回波测量范围 |
1.0～200mm |
5.0～300mm |
0.6～60mm |
20℃时1.0～125mm
204℃时1.3～25.4mm |
| 回波回波测量范围 |
3.0～100mm |
10～150mm |
3.0～25mm |
|
| 频率 |
5MHz |
2MHz |
7.5MHz |
5MHz |
| 探头接触直径 |
12mm |
16.1mm |
7.5mm |
12.7mm |
| 连续测量工作温度 |
-10～70℃ |
-10～70℃ |
-20～70℃ |
-20～204℃*
5秒钟内接触高可达590℃
|
|
注：
|
所示温度为厂家理想状态试验所得，实际温度会低于此温度。注意高温耦合剂的正确使用方法。
测试高温表面时需用高温耦合剂。
DM5E系列测厚仪可兼容DM4系列的一些探头，包括：DA301、DA303、DA312、FH2E、DM401
|
|
