产品特性

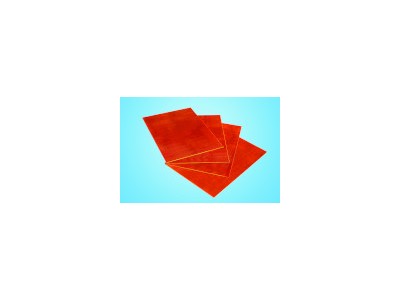

3247板是以F级树脂为基体材料、偶联剂处理无碱玻璃纤维布为增强材料、经热压而成的板状层压制品，在F级温度条件下具有很高的机械保留强度，在潮湿环境中具有优异的介电性能。产品通过机械工业电工材料产品质量监督检测中心检验。
产品用途
3247高强度玻璃纤维布层压板适用于F级条件下的大型发电机组、电机、电器设备中作绝缘结构零部件，并可适用于潮湿环境和变压器油中。
产品规格及物理性能
1.标称厚度及公差：0.25±0.07mm;55.0,60.0±2.5mm;70.0,80.0±2.8mm;0.5~50.0mm的各规格厚度均按GB/T1303.1-1998执行。
2.标称面积： 2000±020mm×1000±020mm。
3.主要技术指标(执行Q/20520497-1 002-2004)：
|
序号 |
检测项目 |
单位 |
要求 |
检测结果 |
|
|
1 |
密度 |
g/cm3 |
1.7~1.9 |
1.79 |
|
|
2 |
吸水性 |
mg |
≤25 |
13.2 |
|
|
3 |
垂直层向弯曲强度（纵向） |
常态 |
MPa |
≥400 |
449 |
|
155℃±2℃ |
≥250 |
264 |
|||
|
4 |
垂直层向简支梁无缺口抗冲 （纵向） |
KJ/m2 |
≥150 |
199 |
|
|
5 |
拉伸强度（纵向） |
MPa |
≥300 |
371 |
|
|
6 |
粘合强度 |
N |
≥5600 |
7733 |
|
|
7 |
垂直层向电气强度 (90℃±2℃油中) |
MV/m |
≥11.8 |
17.9 |
|
|
8 |
平行层向击穿电压 (90℃±2℃油中) |
KV |
≥35 |
50 |
|
|
9 |
介质损耗因数(50Hz) |
— |
≤0.04 |
0.034 |
|
|
10 |
相对介电常数(50Hz) |
— |
≤5.5 |
4.8 |
|
|
11 |
体积电阻率 |
常态 |
Ω•m |
≥1.0×1010 |
1.4×1012 |
|
155℃±2℃ |
≥1.0×108 |
1.3×1011 |
|||
|
浸水24h后 |
≥5.0×108 |
4.9×1011 |
|||
|
12 |
表面电阻率 |
Ω |
≥1.0×1011 |
6.3×1013 |
|
|
13 |
相比电痕化指数 |
V |
— |
CTI150-＜0.1 |
|
