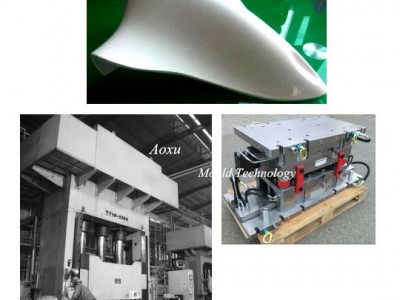

航空设施壳体压模



模具规格

模具名称：航空设施外壳压模

模腔材料（型腔, 型芯）1.2344

模架：XC48

加热方式：油加热

表面：镀铬

寿命：500,000pcs

交货时间：65天



什么是SMC压模

SMC模具是热压成型工艺中的一种模具。这种模具需要用于模具型腔和型芯的加热系统。并且温差保持在约5摄氏度。设置好工艺参数后，将片状模具材料（SMC复合材料）放入模具中，合上模具，并在设定的温度和压力下将复合材料熔化到模具型腔中，这称为smc模具。

质量控制流程图

1.客户提供图纸或样品

2.测量和成型

3.模具设计

4.终模具规格确认

5.客户评论和设计修订

6.终图纸批准＆。模具生产

7，可行性测试

8.成型样品检验＆。CMM报告

9.客户终批准装运

10.模具出货。

SMC模具的优点

●成型品成型周期短，适合批量生产。密闭压缩成型，不会造成环境破坏

●成型过程简单，易于机械化和自动化，即使没有熟练工人也可以成型。可以形成大产品。

●SMC复合材料和SMC模塑产品具有出色的电绝缘性能，机械性能，热稳定性和耐化学性。



模具定制

AOXUMOULD从事SMC模具的设计和制造已有16年以上。由AOXU设计和制造的SMC模具用于各种行业，包括电气和电子，绝缘，电信，汽车，地铁，子弹头列车，建筑，医疗等。AOXU在设计完美的SMC模具方面拥有丰富的经验。

我们经验丰富的工程师将根据生产量，零件尺寸，预算和其他要求等因素为您的项目选择佳方法。

我们在冲压成型方面的丰富经验使我们能够为OEM客户生产创新且具有成本效益的零件。

该工艺适合需要双面抛光的大型结构增强零件。它是每年中，高产量之间5,000至10,000零件的佳选择。







一般设计准则

小半径                          1毫米（0.0625英寸）

低吃水                             4度

小厚度                     3毫米（0.125英寸）

大厚度                   13毫米（0.500英寸）

典型的钢筋荷载   10 – 60％

密度（GP树脂）                        1938 kg / m3（.070 lb./in3）

锁模（反向吃水）             是

SMC工具分析

在台州黄岩。大约有15家具有SMC工具经验的公司。但是只有2-3家工厂拥有提供smc模具测试的压缩设备。

AOXUMOULD拥有完整的测试模具生产线，冲压吨位从500T到4000T，可以满足各种类型SMC模具的试用。同时，AOXU团队可以帮助客户设计SMC工具并完成生产。

我们可以为全的客户提供SMC工具的优质服务！

以下是过程：

开始冲压SMC产品时，我们先需要将SMC工具固定在压力机的压板上，加热SMC工具，然后将材料放入开模中，设置SMC工具成型工艺参数，例如压力，曲线时间，关闭工具，然后将SMC工具成型产品脱模。

SMC是玻璃纤维增​​强的热固性材料，主要用于许多行业，如航天，汽车，电器，重型卡车等。



处理

片状模塑料（SMC）既是一种工艺又是增强的复合材料。该复合材料是一种“易于成型”的玻璃或碳纤维增强的聚酯材料，主要用于压缩成型。通过将短切的玻璃纤维或碳纤维的长丝散布在聚酯树脂，乙烯基酯树脂或环氧树脂的浴液上，以连续的在线工艺制造SMC片材。它是一种柔软的皮革状薄片，易于切割，称重并放置在模具中，以固化成所需的零件形状。

SMC材料是热固性材料，其玻璃或碳增强水平在10％到60％之间。SMC中较长的纤维比标准的块状模塑料产品具有更好的强度性能。标准SMC包含多达35％（重量）的随机取向纤维。因为在制备片状模塑料时不涉及混合或挤出，所以纤维保持未损坏并且保持其原始长度。加上较高的纤维负载量，在压模SMC零件中，特别是在横截面相对较薄的SMC零件中，具有非常好的机械性能。

片状模塑料（SMC）



片状模塑料（SMC）是基于不饱和聚酯（或乙烯基）树脂的短切玻璃纤维（通常为1英寸）或其他类似天然纤维增强复合材料的纤维。加入其他不同的功能性填充剂和试剂，如收缩添加剂，颜料，脱模剂，催化剂等，将其配制为稳定，可模塑的材料，用于生产各种复杂的组分。SMC拥有更长的玻璃纤维，这可以增强生产更坚固，更大产品的材料。在某些情况下，使用连续的玻璃纤维甚至玻璃纤维毡来增强SMC材料。

重量轻，机械强度高，电绝缘性，防火，耐腐蚀，耐热，耐候性，低收缩率，稳定的尺寸控制，均匀的材料厚度，这些特殊性能的品种合而为一，使SMC成为理想的制造材料重型卡车/车身零件（A级表面），用于不同设备的室内/室外机柜，模压门皮，用于电气或其他行业的各种复杂结构部件。





好处

-SMC提供高表面质量和出色的细节，包括肋，凸台，嵌件

-SMC用于需要更高机械强度的较大零件

-SMC零件具有出色的耐高温和耐火性

-零件是用于结构和非结构应用的经济有效的解决方案

-SMC结构寿命长，几乎不需要维护

局限性

-由于SMC在模具中流动，因此纤维取向和性能在整个零件中可能会有所不同，特别是在深冲形状中

应用领域

-苛刻的电气应用

-耐腐蚀需求

-低成本，汽车和运输中的结构部件

-A级车身面板

-商业设备柜

-个人船只

-结构组件

关于公司

AOXUMOULD被推荐为好的SMC模具供应商。本着诚实，优质，高效的公司理念，使我们能够与海外客户保持长期合作。具有根据欧洲技术标准和质量水平设计和制造模具的能力。AOXU已成为该行业的支柱之一。

我们在制造用于以下用途的各种模具方面拥有成功的经验：

>运输：SMC机动船，SMC铁路框架，火车座椅，车顶，窗框和洗手间等。

>汽车零件：保险杠，发动机罩，底盘，前面板，卡车门，仪表板，灯罩，脚踏板，挡泥板等。

>通讯和电器：电表箱，电缆分线箱，变配电箱，空调，卫星天线等。

>卫生和厨具：浴缸，洗手盆，水槽，天花板，底盘，壁板壁板等

>建筑：水箱，化粪池，废水处理等

AOXUMOULD的客户遍布各地，例如巴西，法国，伊朗，泰国，美国等。我们的产品以合理的价格享受高的质量。



联系我们



如果您在这方面有任何需求，请与我们联系。您将获得详细的拆分计划和报价。

如果您有任何新的SMC模具项目，请将您的2D / 3D图形或样本图片以及完整尺寸发送给我们，我们将尽快给您答复。
