通过认证 [诚信档案]

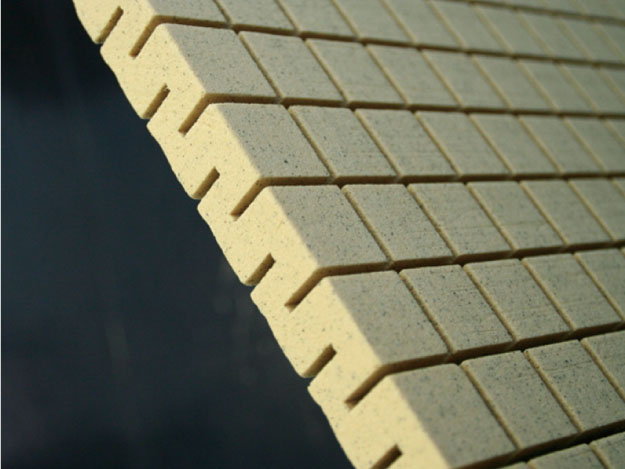

FenixFoam泡沫夹芯是由微小闭孔泡沫构成的新型阻燃夹芯材料，适用于火车、地铁等运输制造业、航空航天、船舶以及对阻燃性能要求较高的领域。按照AFNOR标准对产品燃烧性能的测试要求，实验室在高温燃烧条件下对FenixFoam泡沫夹芯进行了烟密度和燃烧性能测试。FenixFoam泡沫夹芯达到了M1和F1级要求。FenixFoam不含卤素或类似物质，通过添加多种矿物质填料，所形成的难熔的石墨类物质，使产品优异的阻燃性、低烟密度和低烟毒性。
产品特性 / FEATURES
◎高温燃烧过程中不会传播火焰 (AFNOR, M1);
◎燃烧时不会产生有毒物质，且烟密度低(AFNOR，F1);
◎通过新技术，而非采用传统的阻燃材料（卤素）达到M1和F1的要求;
◎适合生产火车、地铁、公交车等领域中的阻燃、隔热隔音制品;
◎适用于不同成型工艺：预浸料工艺，L-RTM工艺以及其他灌注工艺等;
◎适合于各类树脂基体;
◎ 力学性能好。
技术参数 / SPECIFICATION
| 性能/Properties | 测试标准/Standard | 单位/Unit | 数值/Value | |||||
| 名义密度/Nominal density | ASTM-D 1622 | kg/m3 | 60 | 80 | 100 | 160 | 200 | 380 |
| 压缩强度/Compressive strength | ASTM-D 1621 | Mpa | 0.57 | 0.84 | 1.3 | 2.6 | 3.8 | 10 |
| 压缩模量/Compressive modulus | ASTM-D 1621 | Mpa | 22 | 33 | 45 | 81 | 110 | 182 |
| 剪切强度/Shear strength | ASTM-C 273 | Mpa | 0.35 | 0.44 | 0.52 | 0.73 | 0.88 | 3.2 |
| 剪切伸长 /Shear elongation | ASTM-C 273 | % | 7 | 7 | 7 | 7 | 8 | 8 |
| 闭孔率/Closed cell content | ASTM-D2856 | % | >95 | >95 | >95 | >95 | >95 | >95 |
| 吸水率/Water absorption | ASTM-C 272 | kg/m2 | 0.06 | 0.043 | 0.045 | 0.043 | 0.024 | 0.027 |
| 热变形温度/HDT | DIN-53424 | ℃ | 130 | 140 | 150 | 165 | 185 | 165 |
| 阻燃性/Fire performance | AFNOR-NF F16.101 | - | - | - | M1 | M1 | M1 | - |
| AFNOR-NF F16.101 | - | - | - | F1 | F1 | F1 | - | |
| UNI-8457-9174 | - | - | - | Class1 | Class1 | Class1 | - | |
| 使用温度/Service temperature | - | ℃ | -180 ,+110 | |||||
| 尺寸(长×宽×高)/ Dimension(L × W × H) | - | mm | 1200×2500×（± 5） | |||||
| 厚度/Standard thickness (min ~ max) | - | mm | 6~200(±0,2) 6~150(±0,2) 6~100(±0,2) 6~60(±0,2) | |||||
