通过认证 [诚信档案]

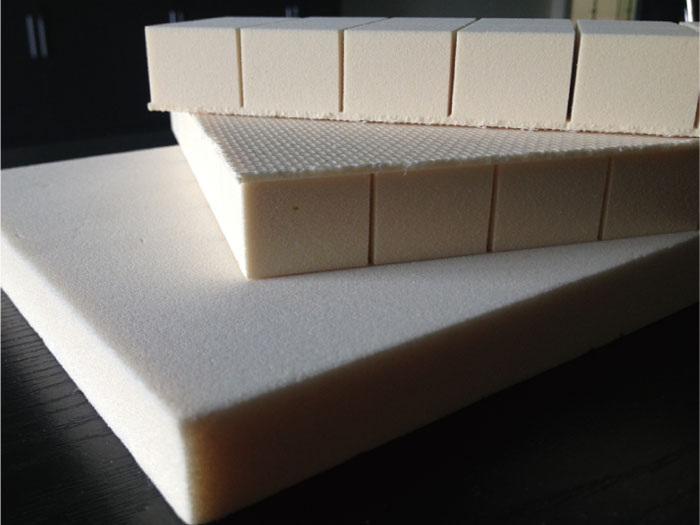

Altals F具有高剪切破坏延伸率，在发生弯曲时能够吸收更多的能量，不使结构发生破坏。较低的树脂吸收量，减轻夹层结构重量。Atlas F能够聚酯和环氧树脂系统兼容，不需要对夹芯表面进行特殊处理，就能保证夹芯和面板的良好粘接。Atlas F广泛用于风力发电机舱罩、船舶及非结构件等领域。
| 性能/Properties | 测试标准/Standard | 单位/Unit | 数值/Value | |
| 名义密度/Nominal density | - | - | 60 | 80 |
| 压缩强度/Compressive strength | ASTM-D 1621 | Mpa | 0.54 | 0.8 |
| 压缩模量/Compressive modulus | ASTM-D 1621 | Mpa | 17 | 24 |
| 剪切强度/Shear strength | ASTM-C 273 | Mpa | 0.51 | 0.66 |
| 剪切模量/Shear modulus | ASTM-C 273 | Mpa | 6 | 10.5 |
| 剪切伸长/Shear elongation | ASTM-C 273 | % | 40 | 35 |
| 闭孔率/Closed cell content | ASTM-D2856 | % | >95 | >95 |
| 吸水率/Water absorption | ASTM-C 272 | kg/m2 | 0.05 | 0.02 |
| 初始热传导率（ 10°C时）Initial thermal conductivity (at 10°C) | ASTM-C 518 | W/mk | 0.024 | 0.024 |
| 热变形温度/Heat distortion temperature | DIN-53424 | ℃ | 110 | 120 |
| 使用温度/Service temperature | - | ℃ | -180 , +90 | |
| 颜色/Colour | - | - | WHITE | GREEN |
| 尺寸（长×宽×高）/Dimension (W x L x H) 厚度(小~大)/Standard thickness（min~max） |
- | mm | 1200 × 2400 ×（±5） 6~200 |
|
