拉线复合绝缘子复合绝缘子硅橡胶绝缘子悬式绝缘子

可按美标ANSI、英标BS、澳标AS、德标DIN



设计定制

拉线绝缘子是由金具、引拔棒、伞组组成，引拔棒与金具之间是内锲式锥面配合固定连接，在芯棒之间的玻璃钢引拔棒外体设有直径不同的伞体组成伞组，伞体由硅橡胶制成并与引拔棒结合为一体，金具采用碳素钢，再其外端部开设有螺孔，与螺杆配合，在金具与引拔棒结合后的外表面涂有密封层。大小伞结构有效增大了爬电比距，由碳素钢制成的金具和由玻璃钢制成的引拔棒的拉伸强度高，使其机械强度有一定的保证，芯棒与金具的内锲式结构连接拉伸值达到100KN，外层的密封层增加了产品的防潮性能，金具的螺孔直接与螺杆配合，方便安装。

【用途】

用于电气化铁路接触网及电力机车上

品种范围：30kN

颜色：棕色, 灰色, 根据客户要求

执行标准; TB/T3199.2-2008    IEC 61109

【技术特点】

– 重量轻,体积小,便于运输及安装

– 较高机械强度， 抗冲击能力强， 不易爆裂

– 良好的耐污性能

– 运行维护方便

【结构】

由伞套, 芯棒及端部金具组成

【生产工艺】

注射工艺 优点：芯棒和护套粘接无缝隙,内绝缘性能好,可避免发生界面击穿现象

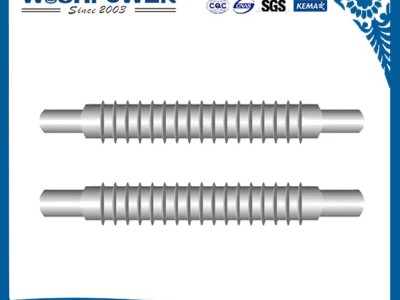

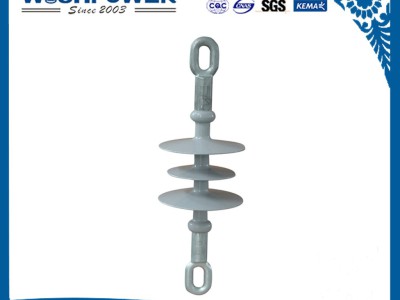

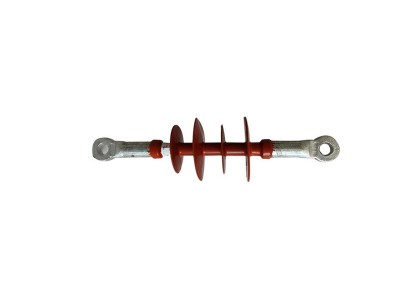

拉线复合绝缘子示意图

说明：产品的尺寸、特性、连接方式和伞裙颜色等可按照客户具体要求设计、生产
