热塑性复合材料：从“等待固化”到“连续流动”
热固性复合材料（环氧树脂+碳纤维）的核心约束不是性能，是时间。预浸料需冷冻储运、解冻、手工铺贴、热压罐固化——整个过程以小时乃至天计。这是工艺范式问题，不是材料问题。
热塑性复合材料的底层逻辑完全不同：PEEK、PEKK、PPS等半结晶热塑性聚合物，加热熔化、冷却凝固，过程可逆、可重复。没有化学反应等待时间，没有出罐寿命限制。
焊接的本质是同一材料的自我融合——分子链在界面处扩散缠结（reptation），冷却后形成一体。这是物理过程，不是化学过程。
一、自动纤维铺放（AFP）：速度与质量的取舍
NASA HiCAM（高速率复合材料飞机制造）项目的目标很直接：将复合材料飞机制造速率提升至当前水平的4到6倍。核心路径之一是高速激光辅助AFP，铺放速度目标超过0.75 m/s。
但热力学约束客观存在：激光加热区极窄、铺放速度快，材料经历快速冷却。NASA对PEEK、PEKK、LM-PAEK三种材料进行了系统的原位固结AFP（ICAT）工艺评估，系统研究了铺放温度、铺放速度对层间质量的影响。

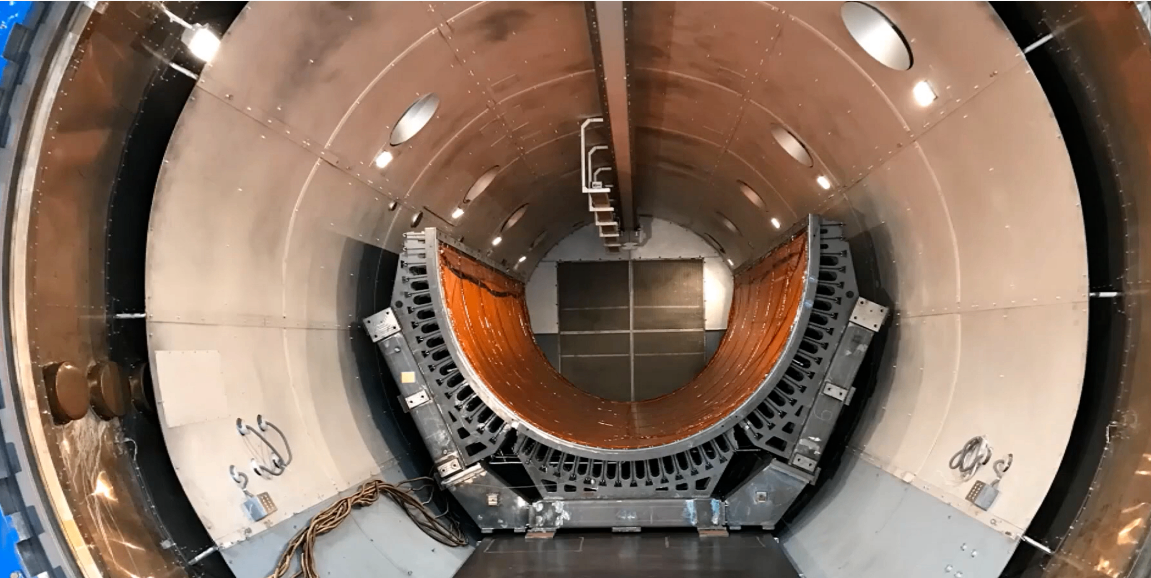

NASA的结论是：放弃“一步到位”的原位固结，改为高速铺放 + 烘箱后固结。实验采用0.76 m/s铺放速度，随后通过三种不同时长的烘箱固结循环完成最终致密化。兼顾速度与质量。

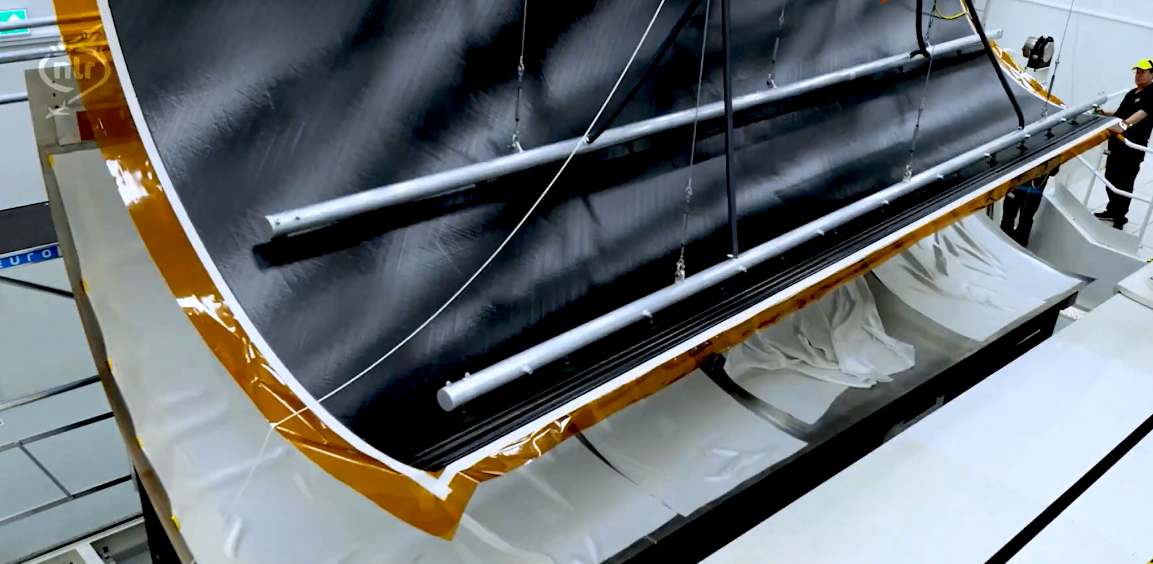

Spirit AeroSystems在HiCAM下制造的1.2m×2.6m热塑性机身验证件，蒙皮厚度从7mm渐变至2.5mm。验证的技术包括激光加热AFP、自动加强筋成型、冲压成型和感应焊接。
二、焊接：去除紧固件，回归材料连续性
焊接的根本意义：去除机械紧固件。钻孔破坏纤维连续性，紧固件增加重量和应力集中点。焊接让载荷通过连续的聚合物基体传递。
NASA对电阻焊、感应焊、超声波焊三种工艺的系统评估表明，焊缝搭接剪切强度已具备工程可行性。焊接方法的选择取决于材料体系、零件几何和生产率要求。
三、整机级验证：MFFD
欧洲Clean Sky 2的MFFD（多功能机身验证器）项目是全球最大的热塑性复合材料研究验证件——8米长、4米直径的全尺寸单通道机身段，完全由热塑性复合材料制成。
项目由Airbus牵头，11家机构参与。下机身采用焊接完成装配。减重1吨，目标将机身制造速率从每月60架提升至70-100架。项目获2025年JEC复合材料创新奖。
热塑性复合材料的本质是将热固性的“批次固化”转化为热塑性的“连续流动”。这不是材料替代，是制造范式的迁移。
本文由昕劲增材整理撰写。昕劲增材专注于热塑性复合材料自动化纤维铺放（AFP）与焊接技术。
参考文献
[1] NASA Hi-Rate Composites Aircraft Manufacturing (HiCAM) project
[2] Hudson T B, Grimsley B W, Cano R J, et al. High-Rate Automated Fiber Placement Followed By Vacuum Bag Only Consolidation of Semi-Crystalline Thermoplastic Composites. NASA, 2025
[3] Cano R J, Grimsley B W, Hudson T B, et al. Composites From In-Situ Consolidation Automated Fiber Placement of Thermoplastics for High-Rate Aircraft Manufacturing. SAMPE 2024
[4] Heil J P. Thermoplastic Composite High Rate Fuselage Manufacturing Demonstrator. CAMX 2025
[5] Miller S G, Pinakidis J J, Heimann P J, et al. Assessment of Thermoplastic Composite Joining by Resistance, Induction, and Ultrasonic Welding. NASA, 2025
[6] Developments and future prospects of welding technology for carbon fiber thermoplastic composites. Composites Part B, 2025
[7] Clean Sky 2 Multi Functional Fuselage Demonstrator (MFFD). Clean Aviation
[8] MFFD receives JEC Innovation Award 2025
