复合材料凭借轻质高强实现了应用版图的快速扩张，但表面性能上的两个老问题始终如影随形。
一个是FRP遇火的结构存亡问题
支撑件一旦起火，几分钟内即丧失承载能力。国内复合材料防火的主流技术路线是内添加阻燃剂——磷系、膨胀石墨、氢氧化铝等方案。但这类方案的代价在于：阻燃剂添加量越高，力学性能下降越明显；部分阻燃剂燃烧时产烟量大，对密闭空间应用形成制约；长期使用中阻燃剂迁移还会影响材料稳定性。表面涂层方案在国内并非主流，主要是因为传统饰面型防火涂料（GB 12441体系）专为木材、纸板设计，在FRP基材上附着力不足、柔韧性差。
另一个是碳纤维外观件的良率成本问题
脱模后的针孔、干斑，让后处理工时和返工率居高不下。国内现有处理方式分两类：一类是后处理修补（填孔打磨重喷），耗时耗力且一致性差；另一类是调整预浸料配方或更换碳布，不确定性高，容易破坏已验证的工艺窗口。模内预涂方案在国内也非空白，但溶剂型胶衣占主导——烘烤固化时溶剂挥发本身就会带来气泡针孔，与“消除针孔”的目标背道而驰。
针对这两个截然不同的痛点，大连义邦分别引入两款专用涂层系统：FINNESTER RED防火涂层系统与NeoronFLOW水性模内胶衣。两套方案，各自独立，针对性强，且均不改变您现有的复合材料设计与生产工艺。
RED防火涂层：不改变树脂与工艺的复材专用防火方案
与传统方案的本质区别

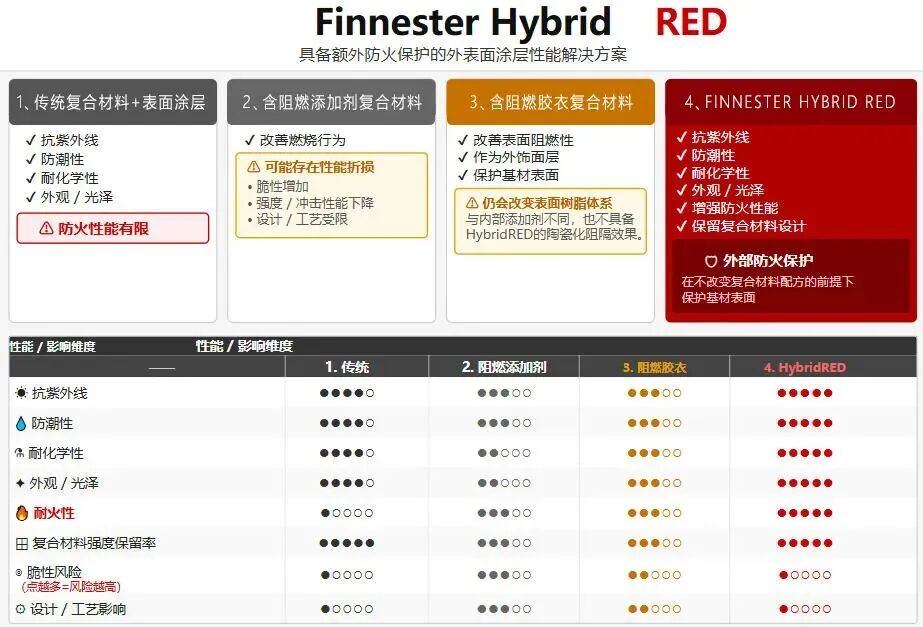

国内FRP防火的通行做法是在树脂体系中添加阻燃剂。这条路走通了部分场景，但代价明确：力学性能下降、烟气毒性风险、阻燃剂迁移导致长期稳定性不确定。
FINNESTER RED走的是另一条路：不改变基材，靠表面涂层实现防火。 涂层本身采用有机-无机杂化陶瓷化技术——遇火时无机组分在高温下自支撑形成陶瓷保护层，而非传统膨胀型涂料的碳层。这个区别的关键在于：传统碳层在长时间火焰冲刷下易被烧蚀剥离；陶瓷化涂层形成的是无机陶瓷护盾，不燃烧、不滴落、不自熄。
RED专为FRP复合材料开发，附着力、柔韧性、耐候性均在复材基材上完成验证，而非简单套用建筑防火涂料。

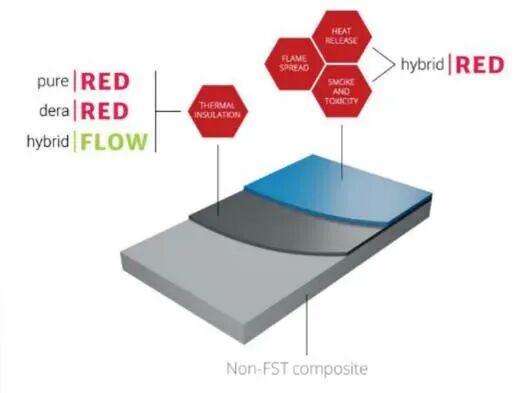

RED系统提供两条路径
路径一：单组分方案（面漆）
采用陶瓷化防火面漆，单层涂覆。遇高温时，涂层转化为坚硬的陶瓷保护层，适用于防火等级要求相对温和的场景。

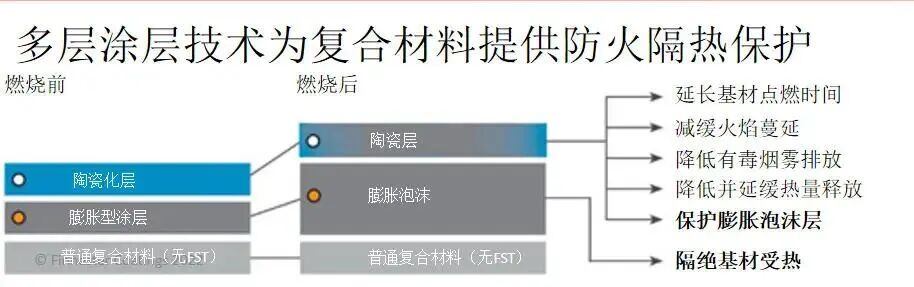

路径二：双组分方案（底漆+面漆）
应对严苛防火考验的组合方案：
●底漆（膨胀型）：遇火迅速膨胀，形成致密泡沫隔热层，有效延缓热量向基材传递
●面漆（陶瓷化）：在高温下烧结为坚硬陶瓷壳，保护内层泡沫不被火焰烧蚀
面漆的核心优势：不止防火，更懂免维护
RED面漆采用有机-无机杂化技术，在日常使用中表现同样关键：
●防污自洁：表面致密光滑，具备抗涂鸦性能，灰尘、油污不易附着，雨水冲刷即可自洁
●阻止火焰蔓延：遇火自熄，切断火势沿复合材料表面扩散的路径
实测数据

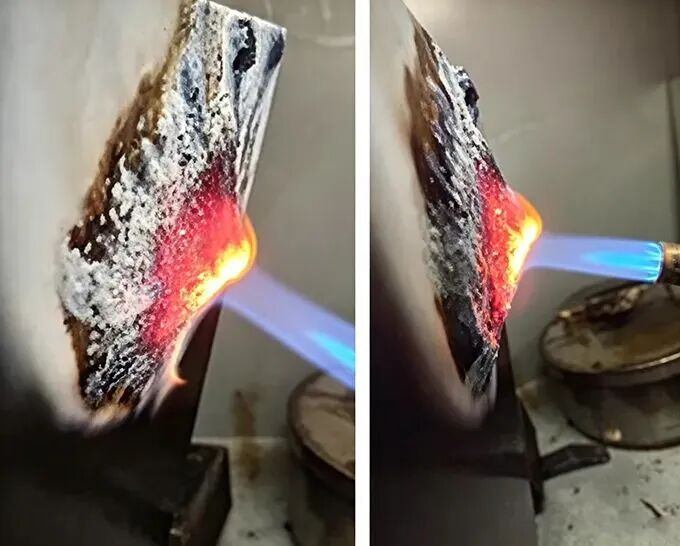

在1000-1100℃火焰持续灼烧30分钟的极端测试中，涂覆RED双组分系统的FRP构件内部温度稳定控制在205℃左右，未涂装的样板仅4分钟即被烧穿。
权威认证
●轨道交通：EN 45545-2（HL3等级）
●船舶海工：IMO 2010 FTP（第2、5部分）
●航空内饰：CS/FAR 25.853
●建筑材料：EN 13501-1（B-s1,d0/C-s3,d0）、BS 476第7部分1级
RED防火涂层的重点行业应用
航空复合材料
机舱内饰板、行李舱、隔板、设备罩壳——RED双组分系统已通过CS/FAR 25.853航空内饰防火测试，为航空次级结构提供合规的防火保护层，不改变原有铺层设计与固化工艺。
转子风帆（旋筒风帆）
已获实船验证（Viking Grace邮轮）。RED双涂层系统在海上盐雾、高湿、强紫外线环境下长期暴露后，防火性能与外观均无衰减，设计寿命与风帆本体同步。涂层在1000℃以上火焰冲击下，有效保护内部FRP结构不被烧穿。
轨道交通车辆
FRP人行天桥（27米真空灌注乙烯基酯工艺）、机车风管、车身壁板、司机台、行李存放区——RED系统满足EN 45545-2 HL3等级强制要求，同时兼具抗紫外线、耐候、抗冲击性能，是轨交复合材料部件进入欧洲市场的可靠保障。
豪华游艇与船舶
上层建筑、内壁板、天花板——RED涂层通过ISO 4892-2加速老化5500小时测试，防火性能无衰减，游艇全生命周期内无需重新涂装。在满足船舶防火规范（IMO 2010 FTP第2、5部分）的同时，保持FRP船体表面的美观与耐用性。
FRP电力线杆
RED涂层为FRP线杆提供表面防火保护与抗紫外线双重功能，设计寿命超过50年，可承受极端气候条件下的长期暴露。EN 13501-1认证支持出口项目的技术合规，解决国内FRP线杆推广中防火与耐候长期可靠性的瓶颈。
集装箱轻量化改装与特种集装箱
医疗舱、电源舱等特种集装箱的内壁板与天花板——RED双组分系统参照IMO FTP及EN 13501-1标准提供防火保护，表面光滑易清洁，满足卫生要求。在集装箱船载设备及陆用特种箱场景中，用轻量化复合材料替代金属的同时不牺牲防火安全等级。
NeoronFLOW水性模内胶衣：碳纤维外露纹路零针孔方案

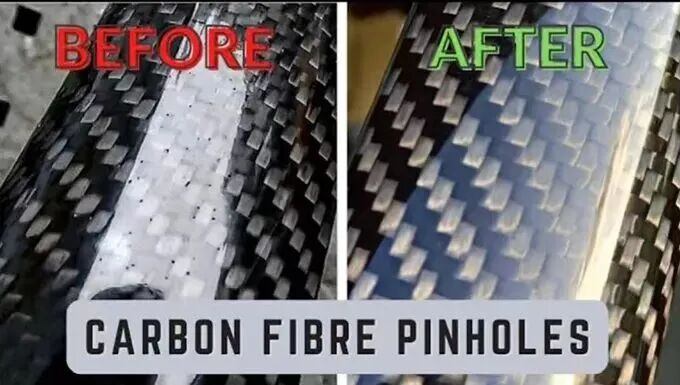

碳纤维环氧预浸料脱模后，对着光一看——针孔、干斑，该来的都来了。传统路子是：填孔，等固化，打磨，喷清漆，检查，不行再来一遍。反复打磨还容易伤到编织纹路，清漆堆厚了表面泛闷。过程繁琐倒在其次，反复修补的批间一致性，量产线上根本控不住。
NeoronFLOW水性模内胶衣的思路是换个方向发力：不进后处理跟针孔缠斗，而是把防线挪到模具里面。
操作上不复杂

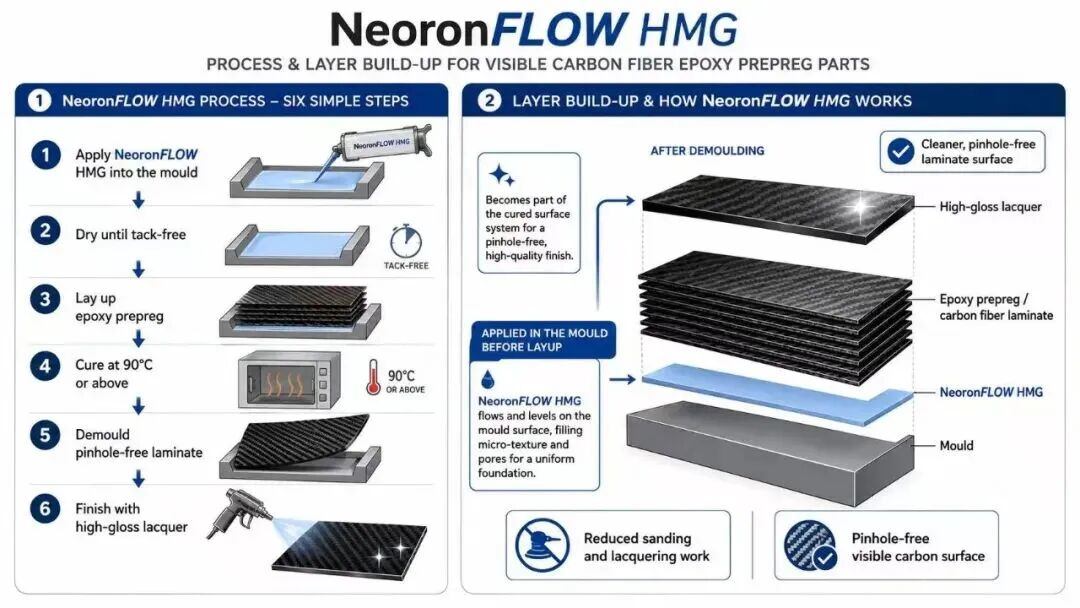

预浸料铺层之前，先把水性热熔胶衣喷或刷在模具面上，等它干到不粘手。然后按正常流程铺预浸料，进固化。胶衣层在固化过程中跟环氧基体共交联，融进层压件表面，不会分层。脱模之后，模具面出来的就是一个没有针孔的环氧表面，直接上高光清漆。
与国内现有方案的区别
国内现有针孔处理方式主要分两类：一类是后处理修补（填孔打磨重喷），耗时耗力且一致性差；另一类是调整预浸料配方或更换碳布来减少针孔发生，但不确定性高，且容易破坏原本验证过的工艺窗口。
模内预涂方案在国内并非空白，但溶剂型胶衣占主导——烘烤固化时溶剂挥发本身就会带来气泡针孔，与“消除针孔”的目标背道而驰。
NeoronFLOW的技术特点与溶剂型胶衣有本质区别：
●水性体系：以水为分散介质，烘烤过程无有机溶剂挥发，不易产生气泡。操作车间无需额外排风改造，对操作人员健康友好
●热塑性树脂基体：固化后胶衣层保留热塑性特征，不像热固性体系那样一次定型后脆性高，而是具备可微熔的韧性缓冲层。抗冲击、抗微裂纹表现优于传统热固性胶衣
●单组分：操作简单，不需现场调配
●低温固化窗口：90℃起步，与主流低温环氧预浸料固化窗口对得上，不额外延长固化周期
重点行业应用
汽车装饰件与内饰：仪表台饰板、中控面板、门板饰条——编织纹理是视觉溢价核心。NeoronFLOW脱模即得无针孔表面，可直接上高光清漆，避免打磨伤及纹理，胶衣层延展性同时抵御车内振动与温差冲击。
自行车架与运动器材：碳纤维车架、滑雪板、冲浪板、曲棍球杆——兼顾轻量化与外观光泽。模内预涂直接出镜面级效果，省去填孔打磨，批量生产返工率显著下降。
无人机与航空航天外壳：机身壳体、航模、轻型飞行器外罩——复杂曲面一旦有针孔，打磨极难均匀。NeoronFLOW在模具内完成表面定型，一次性锁定外露纹理质量。
豪华游艇与船舶组件：方向盘、仪表台饰板、座椅外壳、甲板装饰件——游艇市场外观即溢价。脱模即达高光验收标准，省去后处理人工，胶衣层耐海水腐蚀与抗老化匹配海上环境。
轨道交通车辆内饰：碳纤维内饰件——保持编织纹理清晰可见，共交联结合牢固，长期振动工况下不剥落、不脱层。
消费电子与高端工业外观件：笔记本外壳、智能设备面板、工业仪器饰面板——外露碳纤维承载品牌调性。NeoronFLOW提供批量化稳定的零针孔表面，替代不可控的手工修补。
