与PA6、PA66相比 生物基PA56好在哪里?_业内资讯_业界资讯__复合材料信息网
当前位置: » 行业资讯 » 业界资讯 » 业内资讯 » 正文
与PA6、PA66相比 生物基PA56好在哪里?
发布日期:2019-09-06  来源:中塑在线  浏览次数:450

    生物基PA56是以可再生资源如玉米、小麦等为原料,通过微生物法制备1,5-戊二胺,再与己二酸聚合而得,各项性能与PA6和PA66相近,可应用于纺织、工程塑料等领域。从环境影响性来说,可替代部分石油基聚酰胺纤维产品。
  物理性能
  生物基PA56密度一般为1.12~1.14 g/cm3,具有良好的力学性能,纤维中链段单元间可形成氢键,具有与PA6相近的断裂强度。不同黏度的生物基PA56长丝在牵伸倍数为3~3.5时,随牵伸倍数增大,断裂强度与初始模量不断增加;纤维中存在亲水性的酰胺基,赋予纤维一定的吸湿性,不易产生静电,具有柔软的手感;生物基PA56的饱和吸水率为14%,高于PA6与PA66,因此在穿着服用中的舒适度更好。
  染色性能

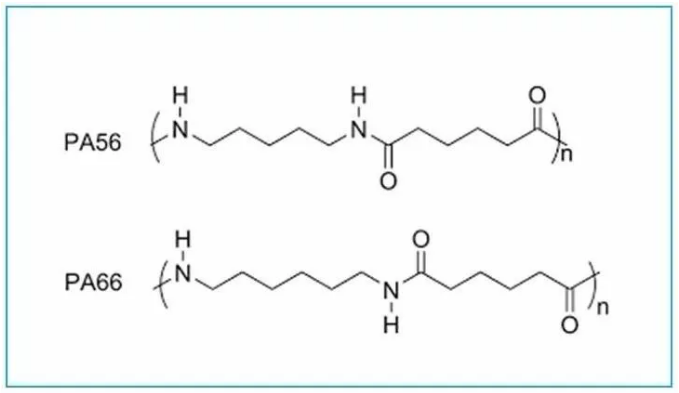

  生物基PA56纤维可用弱酸性染料、活性染料及极性较强的分散染料进行染色。在其分子结构中,主链段上的碳原子数量与PA6、PA66相近,但较PA66的二元胺少了1个碳原子,使得原本在PA66中可以生成氢键的部位存在游离状态的氢和氧,从而增加PA56的染色位点,且新增的羰基和氨基可促进纤维对水的吸收和内部迁移,使PA56的可染性、柔软性提高。
  服用性能
  生物基PA56纤维具有优异的物理化学性能,在服用领域,因具有柔软性、抗起毛起球性、吸湿性及阻燃性等而具有广阔的应用前景。分子间不对称结构使得PA56的柔软性与毛相近,且强度和耐磨性不会受到影响。
  应用情况
  生物基PA56纤维目前有长丝、短纤纱和复合纤维等品类,其中,长丝包括预取向丝(POY)、拉伸变形丝(DTY)及全拉伸丝(FDY)。
  生物基PA56短纤纱的毛羽少,纱线顺滑易编织,且手感柔软。PA56基本性能与传统聚酰胺相似,可与羊毛、纤维素纤维(棉、粘胶纤维、天丝TM)、聚丙烯腈纤维、醋酯纤维、聚酯纤维等混纺,在服用领域有一定的应用前景。PA56具有较好的柔软性,与羊毛混纺可增加纱线强度。

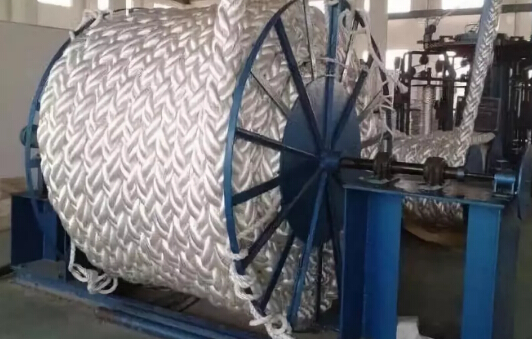

  此外,生物基PA56还可作为工业用纺织品、军用纺织品、工程塑料、食品包装膜等的原料。PA56可制成膨体纱,其强度、吸湿性均比PA6、PA66好,蓬松度高,且阻燃性优于PA6、PA66,可用于织造地毯;在工业用领域主要作为帘子布,用于轮胎等橡胶制品的骨架织物,渔网丝、缆绳等也在其应用范围内;在军用纺织品中可用于加工降落伞、帐篷、睡袋等。


[ 行业资讯搜索 ] [ 加入收藏 ] [ 告诉好友 ] [ 打印本文 ] [ 关闭窗口 ]
电子杂志
《中华人民共和国增值电信业务经营许可证》    编号:鲁 B2-20041020号    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921  电话:0534-2666809    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)

  鲁公网安备 37140202000173号

关注复材网微信
