中科大研发新型仿生纳米复合纤维材料_业内资讯_业界资讯__复合材料信息网
当前位置: » 行业资讯 » 业界资讯 » 业内资讯 » 正文
中科大研发新型仿生纳米复合纤维材料
发布日期:2019-08-08  来源:科技日报  浏览次数:282

   中国科学技术大俞书宏教授研究团队借鉴天然生物纤维的策略,成功研制了一种既强又韧的宏观尺度纤维素基纳米复合纤维材料。相关成果日前在线发表于《国家科学评论》。
  纳米尺度纤维素是地球上储量最丰富的纳米级原材料,其密度低、热稳定性好、力学性能出色,同时具备可降解、可再生和可持续性,因而受到诸多关注。然而,人工制备的纤维素基宏观纤维材料的强度和韧性之间的矛盾难以解决,低韧性、易脆断等问题严重限制了此类材料在先进织物等领域中的实际应用。

  反观自然界,许多植物纤维和动物纤维都实现了高强度和高韧性的完美组合。它们具有一些共性:都是天然的纳米复合材料,由高度取向的高强度纳米纤维单元包裹在较柔软的有机物基质中构成,并具有高度有序的多级螺旋缠绕结构。

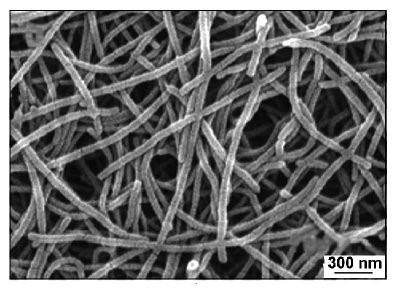

  研究人员以高强度细菌纳米纤维素作为增强基元,以海藻酸钠生物大分子作为有机物基质,将两者的复合水溶液进行溶液纺丝,得到拉伸强度初步提升的单取向结构宏观纳米复合纤维。单纯海藻酸钠宏观纤维的拉伸强度为190 MPa,而所得纳米复合纤维的拉伸强度提高至420 MPa。随后,他们通过多级螺旋缠绕结构设计,得到了具有类似生物纤维结构特征的宏观人工纤维材料,其拉伸强度继续提升25%,断裂延伸率和韧性则分别同步提升近50%和100%,最终拉伸强度、断裂延伸率可分别达到535 MPa、16%。

  该成果所获得的最高拉伸强度可以和高性能纤维素基天然植物纤维相媲美,这种仿生纤维结构设计策略有望应用在其他复杂等级结构材料的设计和制备中。

[ 行业资讯搜索 ] [ 加入收藏 ] [ 告诉好友 ] [ 打印本文 ] [ 关闭窗口 ]
电子杂志
《中华人民共和国增值电信业务经营许可证》    编号:鲁 B2-20041020号    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921  电话:0534-2666809    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)

  鲁公网安备 37140202000173号

关注复材网微信
