宁波材料所在短切碳纤维增强聚合物材料导热性能方面取得进展_综合分析_市场行情__复合材料信息网
当前位置: » 行业资讯 » 市场行情 » 综合分析 » 正文
宁波材料所在短切碳纤维增强聚合物材料导热性能方面取得进展
发布日期:2019-07-03  来源:宁波材料技术与工程研究所  浏览次数:273

  短切碳纤维是由碳纤维长丝经纤维短切而成,相较于碳纤维长丝可以更均匀地分散在基体材料中。短切碳纤维不仅具有超高的机械强度、较低的密度及良好的热稳定性,而且是一种性能优异的导热材料,是提高聚合物材料导热性能的理想导热填料。但是,一维材料存在严重的导热各向异性,如何充分控制短切碳纤维在聚合物基体材料中呈竖直取向,从而充分利用碳纤维的轴向高导热得到具有优异纵向热导率的复合材料是研究的关键。常用的方法是通过对短切碳纤维施加外电场,使碳纤维沿竖直方向取向。但是这种方法需要较强的电场强度且工艺较为复杂,另外复合材料厚度受限于纤维的长度较难得到厚度适宜的导热复合材料。

  基于上述问题,中国科学院宁波材料技术与工程研究所表面事业部功能碳素材料团队通过利用单轴温度场下冰晶的定向引导作用,使得短切碳纤维沿垂直方向取向,得到了具有“微芦苇丛”结构的碳纤维多孔泡沫,其制备流程和微观结构如图所示。“微芦苇丛”结构充分利用碳纤维的轴向高导热增强聚合物材料的导热性能。该方法制备的复合材料的热导率高达6.04 Wm-1K-1,并且得到的复合材料具有良好的柔顺性,有望代替传统的聚合物材料解决电子电气设备的散热问题。

  相关工作已发表在化工领域期刊,并获得国家自然科学基金、浙江省公益技术应用研究计划和3315创新团队等的资助。

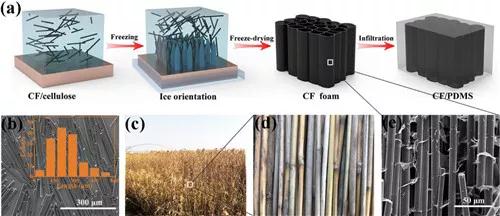

  图:(a) 复合材料制备流程示意图,(b) CF的SEM图及尺寸分布图,(c-d) 芦苇丛图片,(e) CF foam的微观形貌图。

[ 行业资讯搜索 ] [ 加入收藏 ] [ 告诉好友 ] [ 打印本文 ] [ 关闭窗口 ]
电子杂志
《中华人民共和国增值电信业务经营许可证》    编号:鲁 B2-20041020号    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921  电话:0534-2666809    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)

  鲁公网安备 37140202000173号

关注复材网微信
