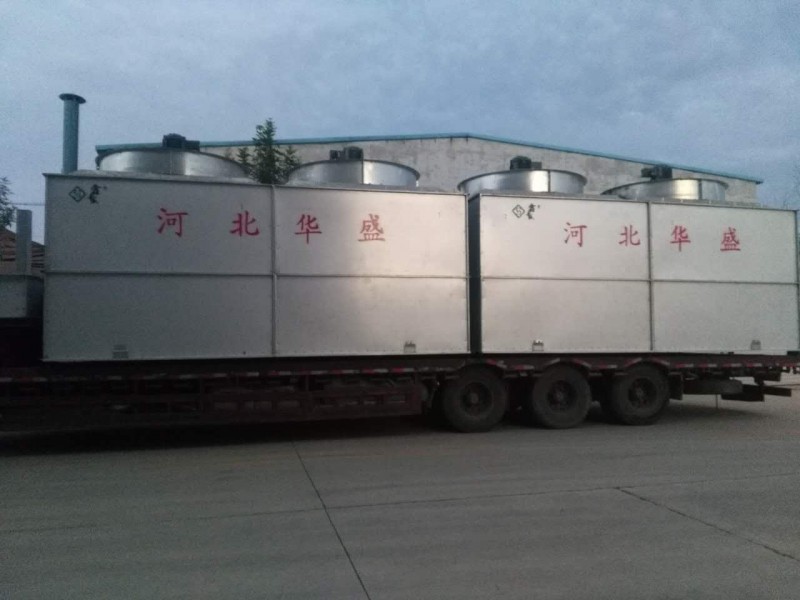

蒸发式冷凝器的分类_蒸发式冷凝器器的工作原理
发布日期:2019-02-11    浏览次数:28
核心提示:蒸发式冷凝器的分类根据冷却介质种类的不同,冷凝器可归纳为四大类:⑴水冷却式冷凝器:在这类冷凝器中,制冷剂放出的热量被冷却...

 蒸发式冷凝器的分类
根据冷却介质种类的不同,冷凝器可归纳为四大类:
⑴水冷却式冷凝器:在这类冷凝器中,制冷剂放出的热量被冷却水带走。冷却水可以是一次性使用,也可以循环使用。水冷却式冷凝器按其不同的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。
⑵空气冷却式冷凝器(又叫风冷式):在这类冷凝器中,制冷剂放出的热量被空气带走。空气可以是自然对流,也可以利用风机作强制流动。这类冷凝器系用于氟利昂制冷装置在供水不便或困难的场所。
⑶水—空气冷却式冷凝器:在这类冷凝器中,制冷剂同时受到水和空气的冷却,但主要是依靠冷却水在传热管表面上的蒸发,从制冷剂一侧吸取大量的热量作为水的汽化潜热,空气的作用主要是为加快水的蒸发而带走水蒸气。所以这类冷凝器的耗水量很少,对于空气干燥、水质、水温低而水量不充裕的地区乃是冷凝器的优选型式。这类冷凝器按其结构型式的不同又可分为蒸发式和淋激式两种。
⑷蒸发—冷凝式冷凝器:在这类冷凝器中系依靠另一个制冷系统中制冷剂的蒸发所产生的冷效应去冷却传热间壁另一侧的制冷剂蒸汽,促使后者凝结液化。如复叠式制冷机中的蒸发—冷凝器即是。

蒸发式冷凝器的作用
将高温高压的气态制冷剂热量传给大气,释放气化热的制冷剂气体凝结成液体。
蒸发式冷凝器的工作原理
一般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽,使蒸汽的体积减小,压力升高。

压缩机吸入从蒸发式冷凝器出来的较低压力的工质蒸汽,使之压力升高后送入冷凝器,在冷凝器中冷凝成压力较高的液体,经节流阀节流后,成为压力较低的液体后,送入蒸发器,在蒸发器中吸热蒸发而成为压力较低的蒸汽,再送入蒸发器的入口,从而完成制冷循环。
本文出自:闭式冷却塔 http://www.frp196.com/转载请注明出处!
