应用案例 | DMA测量形状记忆合金

   日期:2021-11-16     浏览:122
核心提示:DMA测量形状记忆合金形状记忆合金(SMA)在特定条件下(比如加热)可以恢复至原来的形状。其原理是利用内部晶体结构的可逆转变,
 微信标题2-01

DMA测量形状记忆合金

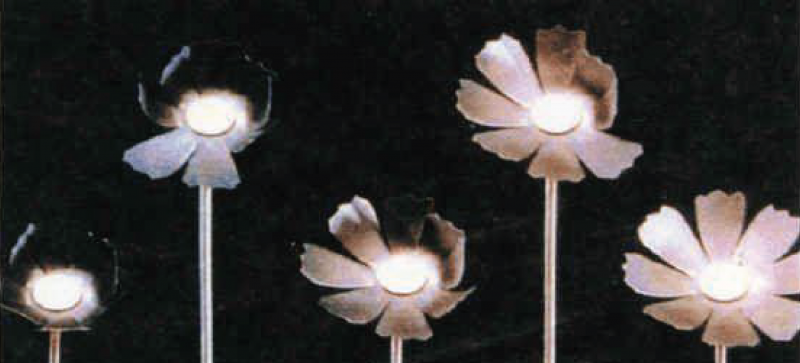

形状记忆合金(SMA)在特定条件下(比如加热)可以恢复至原来的形状。其原理是利用内部晶体结构的可逆转变,具体是指低温下低对称性的马氏体结构转变至高温下高对称性的奥氏体结构。SMA发生晶体结构变化的温度称为转变温度。通过改变合金中元素配比可以调节这一特征转变温度。



测试条件:

温度范围:-20…150°C

频率:1Hz

升降温速率:3K/min

比例因子:1.3

振幅:±20µm

动态力:6.1N

支架:三点弯曲,10mm



测试结论:

微信标题2-02

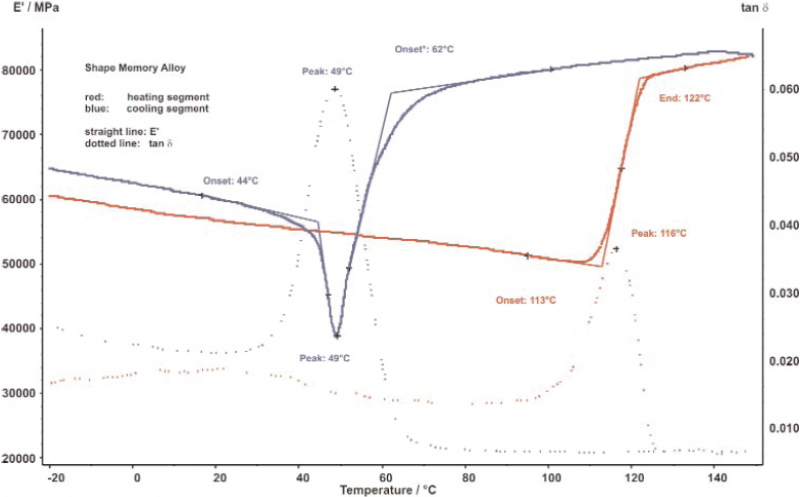

上图显示形状记忆合金在-20°C~150°C范围的动态热机械性能。在起始阶段,储能模量随着温度升高而降低(红色曲线),在外推起始温度113°C和外推终止温度122°C,储能模量出现由于相转变而导致的迅速上升,相应的损耗因子tanδ(max)出现在116°C。在降温过程中(蓝色曲线),可逆相转变发生在44°C~62°C,储能模量在49°C出现最小值,同样损耗因子tanδ(max)出现在49°C。
