|  英文版

应用案例 | 环氧树脂的固化测量

   日期:2021-10-20     浏览:242
核心提示:环氧树脂的固化测量环氧树脂已被广泛用于制造飞机、汽车、自行车、高尔夫球杆、滑雪板、雪橇等。而环氧树脂胶粘剂作为一种特殊的
  微信标题2_2-01

环氧树脂的固化测量

环氧树脂已被广泛用于制造飞机、汽车、自行车、高尔夫球杆、滑雪板、雪橇等。而环氧树脂胶粘剂作为一种特殊的胶粘剂,常用于木材、金属、玻璃、石材以及塑料的粘结。通过调节配方,它可以呈现出不同的特性,比如柔软的、刚性的、透明的、不透明的、彩色的、快速固化的、缓慢固化的。相较于普通的胶粘剂,环氧胶粘剂具有出色的耐热性和耐化学性能,同样配方的环氧树脂在加热条件下固化比室温下固化具有更高的耐热和耐化学性能。



测试条件:

温度范围:RT…200°C

样品质量:0.47mg

坩埚:氧化铝,加盖

温度程序:2次升温,均升至200°C;升温/冷却速率:10K/min



测试结论:

微信标题2-02

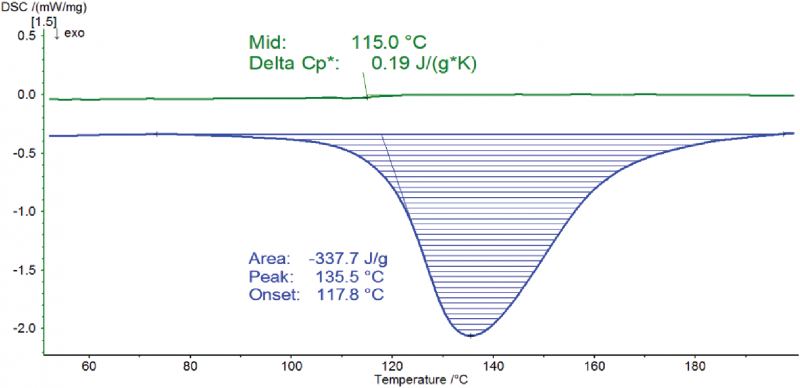

本案例使用耐驰DSC 3500对环氧树脂进行测试。一次升温时,样品发生固化,放热峰的峰值温度为135.5°C,升温至200°C,环氧树脂完全固化。通过二次升温可知,该固化后的样品玻璃化转变温度为115.0°C(中点温度)。











更多>同类复材学院

推荐复材学院
点击排行
工信部备案号:鲁B2-20041020-2    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)


  鲁公网安备 37140202000173号
