DEA测试聚酰亚胺的固化

   日期:2020-01-16     浏览:1236
核心提示:聚酰亚胺是一种高性能塑料,通常是热塑性的,有时也可以发生固化。聚酰亚胺具有非常高的力学性能、化学稳定性和热稳定性,常用在

Application-01




聚酰亚胺是一种高性能塑料,通常是热塑性的,有时也可以发生固化。聚酰亚胺具有非常高的力学性能、化学稳定性和热稳定性,常用在复杂的应用场合,比如替代金属和玻璃,作为耐高温材料、耐润滑油、汽油、耐化学腐蚀材料等。有些应用场合需要对聚酰亚胺树脂的固化温度和时间有着充分的了解。



测试条件:

温度范围:30...300°C

传感器:IDEX,梳妆结构,电极间距115μm

升降温速率:2、10、20K/min

测试气氛:空气

频率:10KHz



结果讨论:

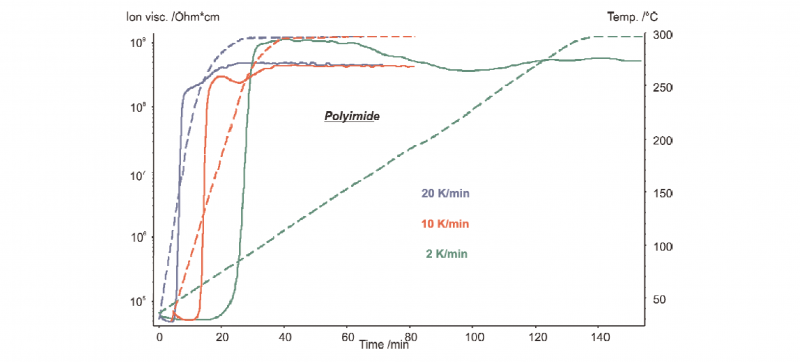

微信谱图1-03

图1 固化过程的离子粘度变化

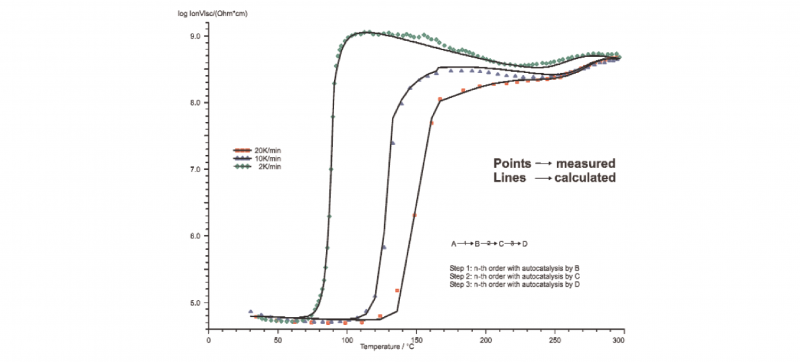

微信谱图2-03

图2 固化动力学模型拟合



在测试起始阶段,由于温度升高样品软化造成离子粘度略微降低,随后样品开始固化离子粘度开始升高。中途离子粘度有短暂的下降,之后又继续升高,这表明样品存在二步固化反应,最终固化后的离子粘度相比于初始阶段增加了4个数量级(图1)。



使用Thermokinetics软件对三次不同升温速率下的测试数据计算得到动力学模型。此处树脂固化模型为三步连续反应:A&#8594B&#8594C&#8594D,且每步反应都是自催化反应,模型拟合与测量数据之间的相关系数高达0.999(图2)。



更多>同类复材学院

推荐复材学院
点击排行
《中华人民共和国增值电信业务经营许可证》   编号:鲁 B2-20041020号    版权所有  德州博维网络信息服务有限公司
热线:400 9696 921  电话:0534-2666809    传真:0534-2220102    邮箱:frp@cnfrp.com
 Copyright (c) 2002-2020 CNFRP.COM All Rights Reserved.    本网法律顾问:金延峰律师(手机:13953449218)

  鲁公网安备 37140202000173号


关注复材网微信
